商品概要
画像をクリックすると大きくなります
アンプ分離近接センサ, ボリウムタイプ, アンプユニット部, 耐熱タイプ（M18センサ用）, DC電源, NPN出力, コード引き出しタイプ, 2m
在庫/販売状況
2025/11/08 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 19,900 |
詳細情報
定格/性能
情報更新：2024/08/08
| タイプ | 耐熱タイプ、 アンプユニット |
|---|---|
| 電源の種類 | 直流3線式 |
| 電源電圧 | DC12～24V リップル(p-p) 10%以下 |
| 使用電圧範囲 | DC10～30V |
| 消費電流 | 45mA以下 |
| 制御出力（出力形式） | NPNオープンコレクタ |
| 制御出力（開閉容量） | 100mA以下 (DC30V以下) |
| 制御出力（残留電圧） | 0.8V以下 |
| 表示灯 | 検出表示灯(赤) |
| 動作モード | NO/NC 切替式 |
| 感度調整 | 感度ボリウム |
| 使用温度範囲 | -10～55℃ |
| 保存温度範囲 | -10～55℃ |
| 使用湿度範囲 | 35～85%RH |
| 保存湿度範囲 | 35～85%RH |
| 温度の影響 | ±0.08%/℃ |
| 電圧の影響 | 定格電源電圧±20%の範囲内で、定格電源電圧時の検出距離の±2%以下 |
| 絶縁抵抗 | 充電部一括とケース間: 50MΩ以上(DC500Vメガにて) |
| 耐電圧 | 充電部一括とケース間: AC1000V 50/60Hz 1min |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 100m/s2 X、Y、Z方向 各3回 |
| 保護構造 | IEC: IP20 |
| 接続方式 | コード引き出しタイプ (2m) |
| 質量 | 梱包状態: 約80g |
| 付属品 | コーションラベル、取りつけ金具、取扱説明書 |
| 組合せアンプ/ヘッド | E2C-GE4A、E2C-GF4A、E2C-JC4AP、E2C-JC4A、E2C-AM4A、E2C-AK4A |

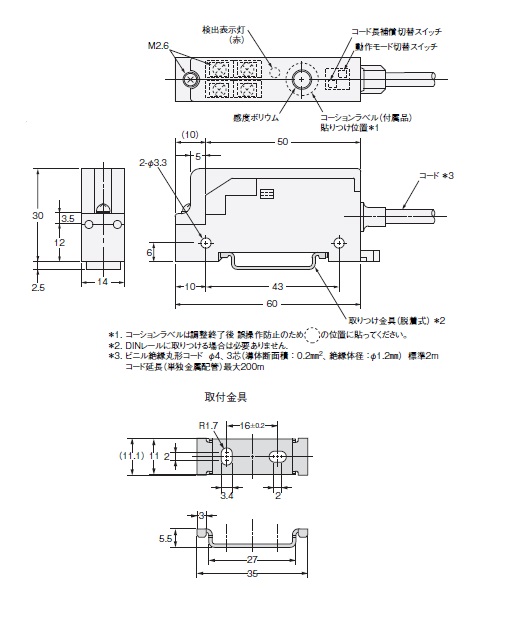

外形図
情報更新：2024/08/08
外形図

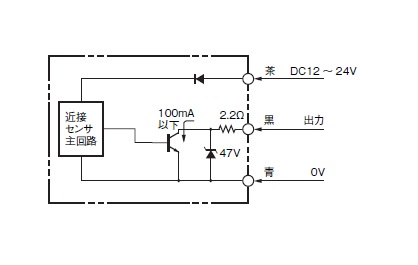

出力段回路図
情報更新：2024/08/08
出力段回路図
タイムチャート
CAD
RoHS/REACH対応状況
情報更新：2025/11/06
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Pb | Hg | Cd | Cr(VI) | PBBs | PBDEs | DBP | DIBP | BBP | DEHP | 環境保護 使用期限 |
| X | O | O | O | O | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
