アンプ分離近接センサ, ボリウムタイプ, アンプユニット部, DC電源, NPN出力, タイマ機能, 自己診断出力, コード引き出しタイプ, 2m
在庫/販売状況
2025/05/22 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | △ |
| 標準価格(税別) | ¥ 14,100 |
詳細情報
定格/性能
情報更新：2024/08/08
| タイプ | アンプユニット |
|---|---|
| 電源の種類 | 直流3線式 |
| 応差 | 検出距離の10%以下 |
| 電源電圧 | DC12～24V リップル(p-p) 10%以下 |
| 使用電圧範囲 | DC10～30V |
| 消費電流 | 45mA以下 |
| 制御出力（出力形式） | NPNオープンコレクタ |
| 制御出力（開閉容量） | 100mA以下 (DC30V以下) |
| 制御出力（残留電圧） | 1V以下 |
| 表示灯 | 検出表示灯(赤)、安定表示灯(緑) |
| 動作モード | NO/NC 切替式 |
| 感度調整 | 感度ボリウム |
| 自己診断出力機能 | あり |
| 使用温度範囲 | -10～55℃ |
| 保存温度範囲 | -10～55℃ |
| 使用湿度範囲 | 35～95%RH |
| 保存湿度範囲 | 35～95%RH |
| 温度の影響 | -10～+55℃の温度範囲内で、23℃時の検出距離の±10%以下 |
| 電圧の影響 | 定格電源電圧±20%の範囲内で、定格電源電圧時の検出距離の±1%以下 |
| 絶縁抵抗 | 充電部一括とケース間: 50MΩ以上(DC500Vメガにて) |
| 耐電圧 | 充電部一括とケース間: AC1000V 50/60Hz 1min |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 100m/s2 X、Y、Z方向 各3回 |
| 接続方式 | コード引き出しタイプ (2m) |
| 質量 | 梱包状態: 約80g |
| 付属品 | コーションラベル、取りつけ金具、取扱説明書 |
| 組合せアンプ/ヘッド | E2C-GE4A、E2C-GF4A、E2C-JC4AP、E2C-JC4A、E2C-AM4A、E2C-AK4A |
外形図
情報更新：2024/08/08
外形図
出力段回路図
情報更新：2024/08/08
出力段回路図

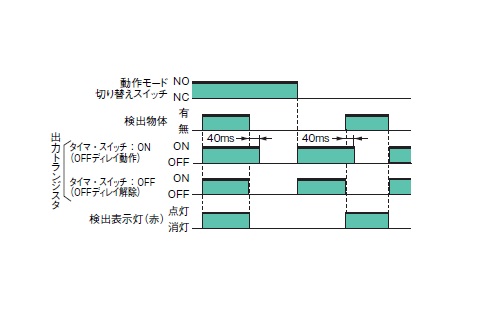

タイムチャート
CAD
RoHS/REACH対応状況
情報更新：2025/5/22
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
