D2FW-G271M

M4取付 シール形基本スイッチ


M4取付シール形基本スイッチ, 一般負荷, リーフ・レバー形, 1c

アクチュエータ リーフ・レバー形
接点構成 1c (単極双投形)
端子仕様 リード線
定格通電電流 1A
保護構造 IP67

D2FW-Gの形式一覧

  • 定格/性能
アクチュエータリーフ・レバー形
ステンレス鋼レバー
接点構成1c (単極双投形)
クロスバ
銀合金
接点間隔(標準値)0.25mm
端子仕様リード線
負荷一般負荷
定格通電電流1A
開閉能力(DC)抵抗負荷: DC30V 1A
周囲温度範囲-40~85℃ 60%RH以下 (ただし、氷結、結露しないこと)
周囲湿度範囲95%RH以下 5~35℃にて
許容操作速度1~500mm/s
許容操作頻度電気的: 30回/分以下
機械的: 120回/分以下
接触抵抗(初期値)100mΩ以下
絶縁抵抗100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧同極端子間: AC600V 50/60Hz 1min
充電金属部とアース間: AC1500V 50/60Hz 1min
各端子と非充電金属部間: AC1500V 50/60Hz 1min
耐久性電気的: 3万回以上 (20回/min)
機械的: 30万回以上 (60回/min)
保護構造シール形 IP67
耐振動誤動作: 10~55Hz 複振幅 1.5mm
耐衝撃耐久: 最大1000m/s2
誤動作: 最大300m/s2
質量約10.4g
動作に必要な力(OF)規格値 最大2.45N
もどりの力(RF)規格値 最小0.29N
動作後の動き(OT)規格値 最小1.0mm
応差の動き(MD)規格値 最大1.0mm
自由位置(FP)規格値 最大15.5mm
動作位置(OP)規格値 9.5~13.5mm
動作限度位置(TTP)参考値 最大6.5mm

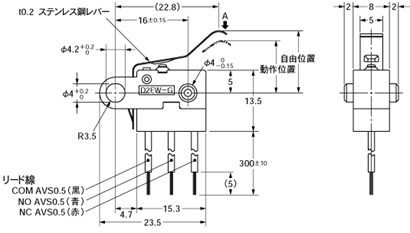

  • 外形図

  • 取りつけ穴加工図

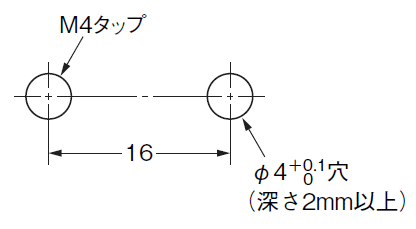

ねじ取りつけ穴加工図

  • 端子構造

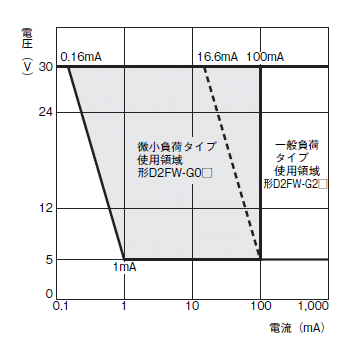

  • 適合負荷領域図

  • CAD

ログイン / 会員登録 いただくと、CADデータをダウンロードすることができます。

商品形式 商品概要 CADダウンロード
D2FW-G271M 一般負荷用 リーフ・レバー形 定格1A 1c接点 ダウンロード
