D2D-3104
ドア用電源スイッチ
ドア用電源スイッチ, 一般負荷, 双極標準形, 接点間隔3mm, パネル取りつけ, 2a
| アクチュエータ |
プランジャ形 |
|---|---|
| 接点構成 |
2a |
| 端子仕様 |
#250タブ端子 |
| 保護構造 |
IP40 |
- 定格/性能
情報更新 : 2024/07/25
| アクチュエータ | プランジャ形 φ5.6 |
|---|---|
| 接点構成 | 2a リベット 銀 |
| 接点間隔（標準値） | 3mm以上 |
| 端子仕様 | #250タブ端子 |
| 負荷 | 一般負荷 |
| 開閉能力（AC） | 抵抗負荷: AC250V 16A |
| 許容突入電流 | 常時閉路: 最大30A 常時開路: 最大30A |
| 周囲温度範囲 | -25～85℃ 60%RH以下 (ただし、氷結、結露しないこと) |
| 周囲湿度範囲 | 85%RH以下 5～35℃にて |
| 許容操作速度 | 10mm/s～1m/s |
|---|---|
| 許容操作頻度 | 電気的: 60回/分以下 機械的: 300回/分以下 |
| 接触抵抗（初期値） | 50mΩ以下 |
| 絶縁抵抗 | 100MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | 同極端子間: AC2000V 50/60Hz 1min 充電金属部とアース間: AC2000V 50/60Hz 1min 各端子とアクチュエータ間: AC4000V 50/60Hz 1min |
| 耐久性 | 電気的: 10万回以上 (30回/min) 機械的: 1000万回以上 (60回/min) |
| 保護構造 | IP40 |
| 感電保護クラス | Class II |
| トラッキング特性(PTI) | 175 |
| 耐振動 | 誤動作: 10～55Hz 複振幅 1.5mm |
| 耐衝撃 | 耐久: 最大1000m/s2 誤動作: 最大500m/s2 |
| 動作に必要な力（OF） | NO-ON: 規格値 最大5.88N |
|---|---|
| 全体の動きに必要な力（TTF） | 規格値 最大9.81N |
| 動作後の動き（OT） | 規格値 最小2.3mm |
| 自由位置（FP） | 規格値 最大13.5mm |
| 動作位置（OP） | NO-ON: 規格値 7.9～9.5mm |
| 動作限度位置（TTP） | 規格値 最大6.4mm |
情報更新 : 2024/07/25

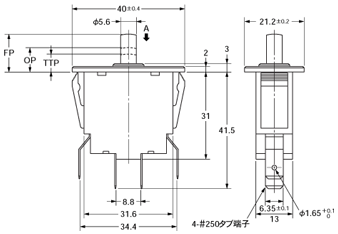

- 外形図
情報更新 : 2024/07/25
情報更新 : 2024/07/25

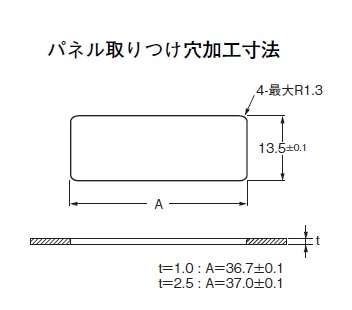

- 取りつけ穴加工図
情報更新 : 2024/07/25
取りつけ穴加工図
情報更新 : 2024/07/25
- 端子構造
情報更新 : 2024/07/25
情報更新 : 2024/07/25
- 適合負荷領域図
情報更新 : 2024/07/25
情報更新 : 2024/07/25
