D2D-2100

ドア用電源スイッチ


ドア用電源スイッチ, 一般負荷, プル・オン・ロック形, 接点間隔1mm, パネル取りつけ, 1a1b

アクチュエータ プランジャ形
接点構成 1a1b
端子仕様 #250タブ端子
保護構造 IP40

D2Dの形式一覧

  • 定格/性能

情報更新 : 2024/03/13

アクチュエータプランジャ形 φ8
接点構成1a1b
リベット
銀
接点間隔（標準値）1.0mm
端子仕様#250タブ端子
負荷一般負荷
開閉能力（AC）抵抗負荷: AC250V 10A
許容突入電流常時閉路: 最大24A
常時開路: 最大24A
周囲温度範囲-25～85℃ 60%RH以下 (ただし、氷結、結露しないこと)
周囲湿度範囲85%RH以下 5～35℃にて
許容操作速度10mm/s～1m/s
許容操作頻度電気的: 60回/分以下
機械的: 300回/分以下
接触抵抗（初期値）50mΩ以下
絶縁抵抗100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧同極端子間: AC1000V 50/60Hz 1min
充電金属部とアース間: AC1500V 50/60Hz 1min
各端子と非充電金属部間: AC1500V 50/60Hz 1min
耐久性電気的: 10万回以上 (30回/min)
機械的: 1000万回以上 (60回/min)
保護構造IP40
感電保護クラスClass II
トラッキング特性(PTI)175
耐振動誤動作: 10～55Hz 複振幅 1.5mm
耐衝撃耐久: 最大1000m/s2
誤動作: 最大300m/s2
動作に必要な力（OF）NC-OFF: 規格値 最大1.96N
NO-ON: 規格値 最大2.94N
プル・オン・ロック動作時: 規格値 最大19.61N
全体の動きに必要な力（TTF）規格値 最大5.88N
動作までの動き（PT）プル・オン・ロック動作時: 規格値 最大2mm
動作後の動き（OT）規格値 最小4.5mm
プル・オン・ロック動作時: 規格値 最小0.4mm
応差の動き（MD）プル・オン・ロック動作時: 規格値 最大1.5mm
自由位置（FP）規格値 最大10.3mm
動作位置（OP）NO-ON: 規格値 8.1～9.3mm
NC-OFF: 規格値 8.9～10.1mm
プル・オン・ロック動作時: 規格値 10.5～11.7mm
動作限度位置（TTP）規格値 最大4.3mm
プル・オン・ロック動作時: 規格値 最大12.5mm

情報更新 : 2024/03/13

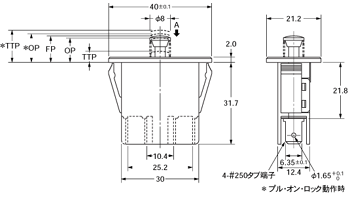

  • 外形図

情報更新 : 2024/03/13

情報更新 : 2024/03/13

  • 取りつけ穴加工図

情報更新 : 2024/03/13

取りつけ穴加工図

情報更新 : 2024/03/13

  • 端子構造

情報更新 : 2024/03/13

情報更新 : 2024/03/13

  • 適合負荷領域図

情報更新 : 2024/03/13

情報更新 : 2024/03/13
