D2D-2000
ドア用電源スイッチ
ドア用電源スイッチ, 一般負荷, プル・オン・ロック形, 接点間隔1mm, ねじ取りつけ, 1a1b
| アクチュエータ |
プランジャ形 |
|---|---|
| 接点構成 |
1a1b |
| 端子仕様 |
#250タブ端子 |
| 保護構造 |
IP40 |
- 定格/性能
情報更新 : 2024/07/25
| アクチュエータ | プランジャ形 φ8 |
|---|---|
| 接点構成 | 1a1b リベット 銀 |
| 接点間隔（標準値） | 1.0mm |
| 端子仕様 | #250タブ端子 |
| 負荷 | 一般負荷 |
| 開閉能力（AC） | 抵抗負荷: AC250V 10A |
| 許容突入電流 | 常時閉路: 最大24A 常時開路: 最大24A |
| 周囲温度範囲 | -25～85℃ 60%RH以下 (ただし、氷結、結露しないこと) |
| 周囲湿度範囲 | 85%RH以下 5～35℃にて |
| 許容操作速度 | 10mm/s～1m/s |
|---|---|
| 許容操作頻度 | 電気的: 60回/分以下 機械的: 300回/分以下 |
| 接触抵抗（初期値） | 50mΩ以下 |
| 絶縁抵抗 | 100MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | 同極端子間: AC1000V 50/60Hz 1min 充電金属部とアース間: AC1500V 50/60Hz 1min 各端子と非充電金属部間: AC1500V 50/60Hz 1min |
| 耐久性 | 電気的: 10万回以上 (30回/min) 機械的: 1000万回以上 (60回/min) |
| 保護構造 | IP40 |
| 感電保護クラス | Class II |
| トラッキング特性(PTI) | 175 |
| 耐振動 | 誤動作: 10～55Hz 複振幅 1.5mm |
| 耐衝撃 | 耐久: 最大1000m/s2 誤動作: 最大300m/s2 |
| 動作に必要な力（OF） | NC-OFF: 規格値 最大1.96N NO-ON: 規格値 最大2.94N プル・オン・ロック動作時: 規格値 最大19.61N |
|---|---|
| 全体の動きに必要な力（TTF） | 規格値 最大5.88N |
| 動作までの動き（PT） | プル・オン・ロック動作時: 規格値 最大2mm |
| 動作後の動き（OT） | 規格値 最小4.5mm プル・オン・ロック動作時: 規格値 最小0.4mm |
| 応差の動き（MD） | プル・オン・ロック動作時: 規格値 最大1.5mm |
| 自由位置（FP） | 規格値 最大14.3mm |
| 動作位置（OP） | NO-ON: 規格値 12.1～13.3mm NC-OFF: 規格値 12.9～14.1mm プル・オン・ロック動作時: 規格値 14.5～15.7mm |
| 動作限度位置（TTP） | 規格値 最大8.3mm プル・オン・ロック動作時: 規格値 最大16.5mm |
情報更新 : 2024/07/25

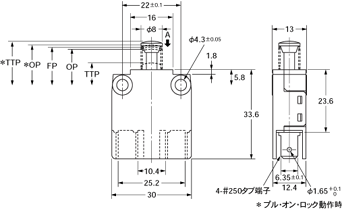

- 外形図
情報更新 : 2024/07/25
情報更新 : 2024/07/25
- 取りつけ穴加工図
情報更新 : 2024/07/25
ねじ取りつけ穴加工図
情報更新 : 2024/07/25
- 端子構造
情報更新 : 2024/07/25
情報更新 : 2024/07/25
- 適合負荷領域図
情報更新 : 2024/07/25
情報更新 : 2024/07/25
- CAD
| 商品形式 | 商品概要 | CADダウンロード |
|---|---|---|
| D2D-2000 | プル・オン・ロック形 ネジ取付 1a1b接点 |
