商品概要
画像をクリックすると大きくなります
アンプ分離近接センサ, ボリウムタイプ, センサ部, シールドタイプ, 円柱型, φ3.8, 検出距離 0.8mm, コード引き出しタイプ, 5m
在庫/販売状況
2025/04/28 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 受注生産機種 |
| 在庫状況 | |
| 標準価格(税別) | ¥ 6,750 |
詳細情報
定格/性能
情報更新：2024/08/08
| 検出ヘッドサイズ | φ3.8 |
|---|---|
| タイプ | 円柱型 センサヘッド、シールドタイプ |
| 検出距離 | 0.8mm |
| 検出可能物体 | 磁性金属(非磁性金属は検出距離が低下します) |
| 標準検出物体 | 鉄5×5×1mm |
| 応答周波数 | 1kHz |
| 使用温度範囲 | -25～70℃ |
| 保存温度範囲 | -25～70℃ |
| 使用湿度範囲 | 35～95%RH |
| 保存湿度範囲 | 35～95%RH |
| 温度の影響 | -25～+70℃の温度範囲内で、23℃時の検出距離の±15%以内 |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 500m/s2 X、Y、Z各方向 3回 |
| 保護構造 | IEC: IP67 社内規格: 耐油 |
| 接続方式 | コード引き出しタイプ (5m) |
| 材質 | ケース: 黄銅 検出面: ABS コード: ポリエチレン |
| 組合せアンプ/ヘッド | E2C-GE4A、E2C-GF4A、E2C-JC4AP、E2C-JC4A、E2C-AM4A、E2C-AK4A |
外形図
情報更新：2024/08/08
外形図
相互干渉
情報更新：2024/08/08
相互干渉
A: 20mm以上、B: 15mm以上
周囲金属の影響
情報更新：2024/08/08
周囲金属の影響
l: 0mm以上、φd: 3.5mm以上、D: 0mm以上、m: 2.4mm以上
特性図
情報更新：2024/08/08

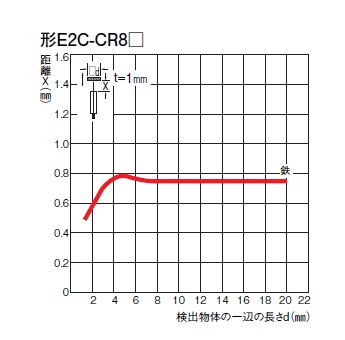

検出物体の大きさと材質による影響

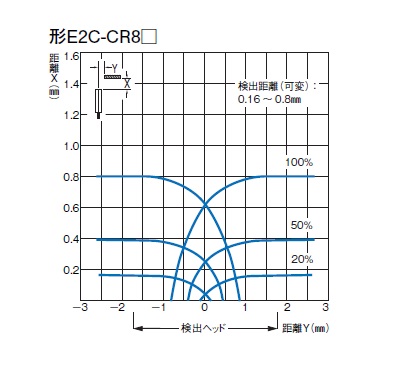

検出領域
CAD
RoHS/REACH対応状況
情報更新：2025/4/16
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
