CT内蔵ソリッドステート・リレー
商品分類 |
単相ヒータ用 |
---|---|
ゼロクロス機能 |
あり |
動作表示灯 |
あり |
定格入力電圧 |
DC12~24V |
定格負荷電圧 |
AC200~480V (50/60Hz) |
負荷電流 |
35A以下 (40℃にて) |
端子構造 |
小型マイナス端子(脱着可) |
情報更新 : 2024/02/28
商品分類 | 単相ヒータ用 | |
---|---|---|
電源相数 | 単相 | |
絶縁方式 | フォト・トライアック・カプラ | |
ゼロクロス機能 | あり | |
動作表示灯 | あり | |
ヒータ断線検出 | あり | |
SSR故障検出 | あり | |
端子構造 | 小型マイナス端子(脱着可) | |
取りつけ方法 | DINレール取りつけ、ねじ取りつけ | |
電源部 | 定格電源電圧 | 検出電源部: DC24V | 使用電圧範囲 | 検出電源部: DC20.4~26.4V | 消費電流 | 検出電源部: DC50mA以下 (DC24Vにて) |
入力 | 入力方式 | 電圧入力 | 定格入力電圧 | DC12~24V | 使用電圧範囲 | DC9.6~26.4V | 入力電流 | 5mA以下 (DC12Vにて) 10mA以下 (DC24Vにて) | 動作電圧 | DC9.6V以下 | 復帰電圧 | DC1V以上 |
出力 | 定格負荷電圧 | AC200~480V (50/60Hz) | 負荷電圧範囲 | AC180~528V 50/60 Hz | 最小負荷電流 | 2A | 負荷電流 | 35A以下 (40℃にて) | サージオン電流耐量 | AC430A (60Hz 1サイクル) |
動作時間 | 負荷電源の1/2サイクル+1ms以下 |
---|---|
復帰時間 | 負荷電源の1/2サイクル+1ms以下 |
出力オン電圧降下 | 主回路部: 1.8V以下 (RMS) 警報出力部: 1.5V以下 |
漏れ電流 | 主回路部: 20mA以下 (AC480Vにて) 警報出力部: 1µA以下 |
絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
耐電圧 | AC2500V 50/60Hz 1min |
耐振動 | 10~55~10Hz 片振幅 0.35mm (複振幅 0.7mm) |
耐衝撃 | 294m/s2 |
使用周囲温度 | -20~60℃ (ただし、氷結、結露しないこと) |
保存温度 | -30~70℃ (ただし、氷結、結露しないこと) |
使用周囲湿度 | 45~85%RH |
質量 | 約630g |
情報更新 : 2024/02/28
情報更新 : 2024/02/28
取りつけ穴加工図
情報更新 : 2024/02/28
情報更新 : 2024/02/28
端子配置/内部接続
情報更新 : 2024/02/28
情報更新 : 2024/02/28

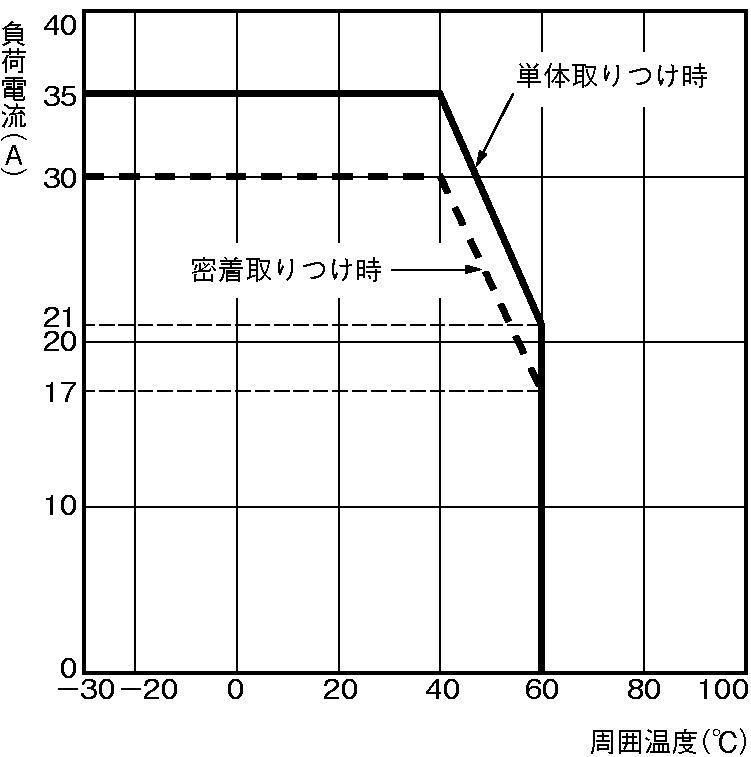

負荷電流-周囲温度定格

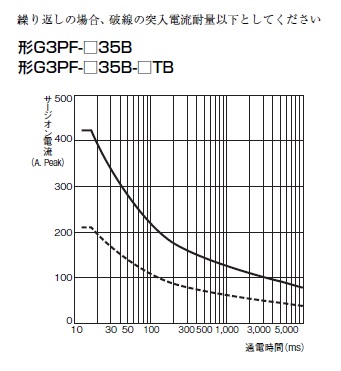

サージオン電流耐量
情報更新 : 2024/02/28
商品形式 | 商品概要 | CADダウンロード |
---|---|---|
G3PF-535B-STB | 出力適用負荷2-35A/AC200-480V 入力端子小型マイナス端子 警報出力2点 | ダウンロード |
