E2C-C1A 5M
アンプ分離近接センサ（ボリウムタイプ）
アンプ分離近接センサ (ボリウムタイプ), センサ部, 円柱型, 検出距離 1mm, シールドタイプ, コード引き出しタイプ, 5m
| 検出ヘッドサイズ |
φ5.4 |
|---|---|
| タイプ |
円柱型 センサヘッド、シールドタイプ |
| 検出距離 |
1mm |
- 定格/性能
情報更新 : 2024/02/05
| 検出ヘッドサイズ | φ5.4 |
|---|---|
| タイプ | 円柱型 センサヘッド、シールドタイプ |
| 検出距離 | 1mm |
| 検出可能物体 | 磁性金属(非磁性金属は検出距離が低下します) |
| 標準検出物体 | 鉄5×5×1mm |
| 応答周波数 | 1kHz |
| 使用温度範囲 | -25～70℃ |
| 保存温度範囲 | -25～70℃ |
| 使用湿度範囲 | 35～95%RH |
| 保存湿度範囲 | 35～95%RH |
| 温度の影響 | -25～+70℃の温度範囲内で、23℃時の検出距離の±15%以内 |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 500m/s2 X、Y、Z各方向 3回 |
| 保護構造 | IEC: IP67 社内規格: 耐油 |
| 接続方式 | コード引き出しタイプ (5m) |
| 材質 | ケース: 黄銅 検出面: ABS コード: ポリエチレン |
| 組合せアンプ/ヘッド | E2C-GE4A、E2C-GF4A、E2C-JC4AP、E2C-JC4A、E2C-AM4A、E2C-AK4A |
情報更新 : 2024/02/05

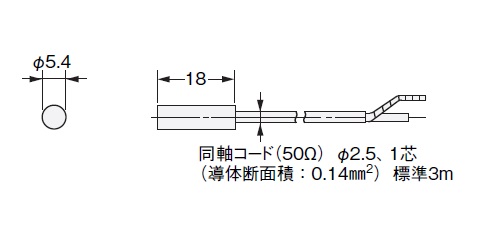

- 外形図
情報更新 : 2024/02/05
外形図
情報更新 : 2024/02/05
- 相互干渉
情報更新 : 2024/02/05
相互干渉
A: 20mm以上、B: 15mm以上
情報更新 : 2024/02/05
- 周囲金属の影響
情報更新 : 2024/02/05
周囲金属の影響
l: 0mm以上、φd: 5.4mm以上、D: 0mm以上、m: 3mm以上
情報更新 : 2024/02/05
- 特性図
情報更新 : 2024/02/05

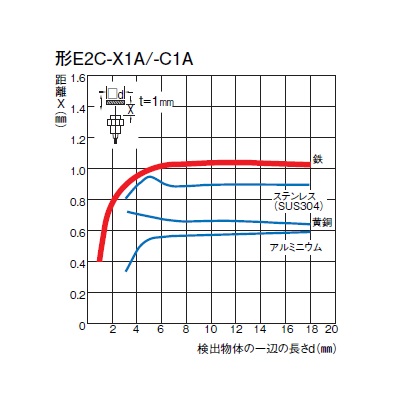

検出物体の大きさと材質による影響

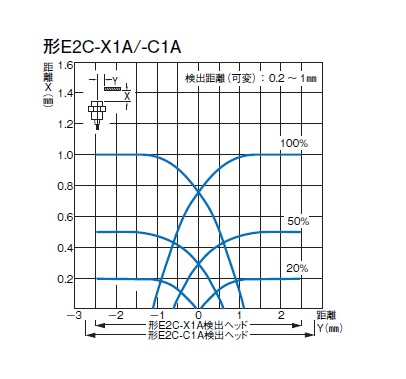

検出領域
情報更新 : 2024/02/05
