商品概要
画像をクリックすると大きくなります
ヒータ用ソリッドステート・コンタクタ, 三相, 適用負荷 AC200～480V 45A, ゼロクロス機能あり, 素子数 3, ねじ取りつけ
在庫/販売状況
2025/04/28 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 39,500 |
詳細情報
定格/性能
情報更新：2024/07/25
定格
| 商品分類 | 三相ヒータ用 | ||
|---|---|---|---|
| 電源相数 | 三相 | ||
| 素子数 | 3 | ||
| 絶縁方式 | フォト・トライアック・カプラ | ||
| ゼロクロス機能 | あり | ||
| 動作表示灯 | あり (黄) | ||
| 端子構造 | ねじ端子 | ||
| 取りつけ方法 | ねじ取りつけ | ||
| 入力 | 定格入力電圧 | DC12～24V | |
| 使用電圧範囲 | DC9.6～30V | ||
| 入力電流 | 10mA以下 (DC24Vにて) | ||
| 動作電圧 | DC9.6V以下 | ||
| 復帰電圧 | DC1V以上 | ||
| 出力 | 定格負荷電圧 | AC200～480V | |
| 負荷電圧範囲 | AC180～528V | ||
| 最小負荷電流 | 0.5A | ||
| 負荷電流 | 45A (40℃にて) | ||
| サージオン電流耐量 | 440A (60Hz 1サイクル) | ||
| 電流二乗積（I2t） | 1260A2s | ||
| 適用負荷 | 負荷容量 | 37.4kW (AC480Vにて) | |
性能
| 動作時間 | 負荷電源の1/2サイクル+1ms以下 |
|---|---|
| 復帰時間 | 負荷電源の1/2サイクル+1ms以下 |
| 出力オン電圧降下 | 1.8V以下 (RMS) |
| 漏れ電流 | 20mA以下 (AC480Vにて) |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | AC2500V 50/60Hz 1min |
| 耐振動 | 10～55～10Hz 片振幅 0.375mm (複振幅 0.75mm) |
| 耐衝撃 | 294m/s2 (逆さ取りつけ方向 98m/s2) |
| 使用周囲温度 | -30～80℃ (ただし、氷結、結露しないこと) |
| 保存温度 | -30～100℃ (ただし、氷結、結露しないこと) |
| 使用周囲湿度 | 45～85%RH |
| 質量 | 約2000g |
外形図
情報更新：2024/07/25

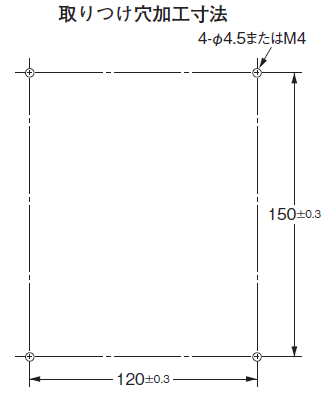

取りつけ穴加工図
接続図
情報更新：2024/07/25
端子配置/内部接続
特性図
情報更新：2024/07/25

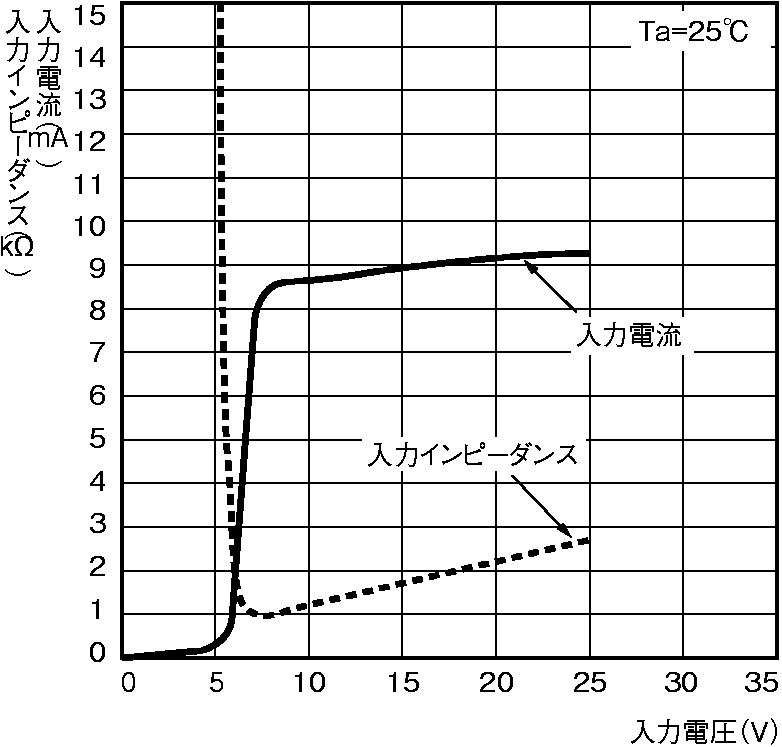

入力電圧-入力電流/入力インピーダンス特性

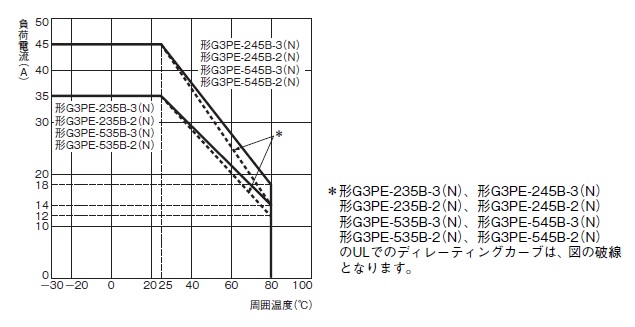

負荷電流-周囲温度定格
サージオン電流耐量
CAD
RoHS/REACH対応状況
情報更新：2025/4/16
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
