E3JK-TR11 2M

AC/DC電源フリータイプ光電センサ


光電センサ, AC/DC電源フリータイプ, 透過形, 赤色光, 検出距離 40m, リレー出力, コード引き出し, 2m

検出方式	透過形
検出距離	40m
光源	赤色発光ダイオード (624 nm)
接続方式	コード引き出しタイプ

E3JK (NEW)の形式一覧

定格/性能
外形図
出力段回路図
タイムチャート
平行移動特性
距離特性
CAD

定格/性能

情報更新 : 2024/07/25


形状	角型
検出方式	透過形
検出距離	40m
標準検出物体	φ17mm以上の不透明体
指向角	投光器: 3°以上受光器: 3°以上
光源	赤色発光ダイオード (624 nm)
電源電圧	AC24～240V±10% 50/60Hz DC24～240V±10% リップル(p-p)10%以下
消費電力	投受光器セット: 3W以下
制御出力	リレー出力 (1c) AC250V 3A (cosφ=1) 以下 DC5V 10mA以上
寿命（リレー出力）	電気的: 10万回以上(開閉ひん度1800回/時) 機械的: 5000万回以上(開閉ひん度18000回/時)
動作モード	入光ON/遮光ON 切替式
応答時間	20ms以下
感度調整	単回転ボリウム（受光器のみ）
使用周囲照度	白熱ランプ: 3,000lx 太陽光: 11,000lx
使用温度範囲	-25～55℃（ただし、氷結、結露しないこと）
保存温度範囲	-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	35～85%（ただし、結露しないこと）
保存湿度範囲	35～95%（ただし、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC1500V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h 誤動作: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回誤動作: 100m/s² X、Y、Z各方向 3回
保護構造	IEC: IP64
接続方式	コード引き出しタイプ (コード長 2m)
表示灯	動作表示灯(橙)、安定表示灯(緑)、電源表示灯(緑)
質量	梱包状態: 約350g
付属品	取扱説明書
材質	ケース: ABS レンズ部: メタクリル樹脂表示部: メタクリル樹脂ボリウム: POM ケーブル: PVC

情報更新 : 2024/07/25

外形図

情報更新 : 2024/07/25

出力段回路図

情報更新 : 2024/07/25

タイムチャート

情報更新 : 2024/07/25

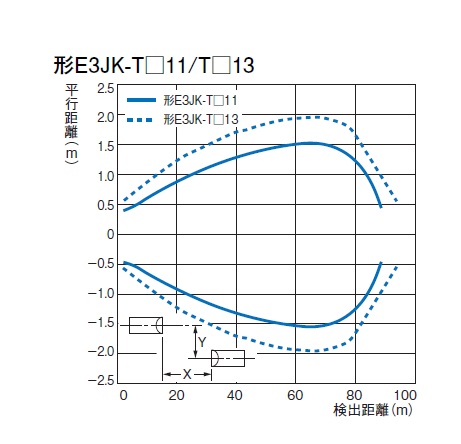

平行移動特性

情報更新 : 2024/07/25

距離特性

情報更新 : 2024/07/25

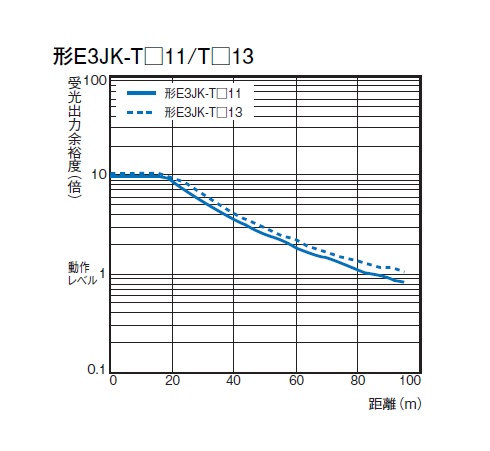

受光出力-距離特性

情報更新 : 2024/07/25
