商品概要
画像をクリックすると大きくなります
非磁性金属検出用アンプ分離近接センサ, アンプユニット部, PNP出力, コード引き出しタイプ, 2m
在庫/販売状況
2025/05/23 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 受注生産機種 |
| 在庫状況 | |
| 標準価格(税別) | ¥ 17,900 |
詳細情報
定格/性能
情報更新：2024/08/08
| タイプ | アンプユニット |
|---|---|
| 電源の種類 | 直流3線式 |
| 電源電圧 | DC12～24V±10% リップル(p-p) 10%以下 |
| 消費電力 | DC24V時、消費電流45mA: 1080mW |
| 制御出力（出力形式） | PNPオープンコレクタ |
| 制御出力（開閉容量） | 100mA以下 (DC26.4V以下) |
| 制御出力（残留電圧） | 1V以下 |
| 表示灯 | 動作表示灯(橙) |
| 動作モード | NO/NC 切替式 |
| 感度調整 | ティーチング方式/マニュアル調整 |
| 自己診断出力機能 | エラー内容表示(センサ部断線、センサ部短絡、出力短絡) |
| 保護回路 | 電源逆接続保護 出力短絡保護 |
| 使用温度範囲 | -10～55℃ |
| 保存温度範囲 | -25～70℃ |
| 使用湿度範囲 | 35～85%RH |
| 保存湿度範囲 | 35～85%RH |
| 温度の影響 | -10～+55℃の温度範囲内で、23℃時の検出距離の±10%以下 |
| 電圧の影響 | 定格電源電圧±10%の範囲内で、定格電源電圧時の検出距離の±1%以下 |
| 絶縁抵抗 | 充電部一括とケース間: 20MΩ以上(DC500Vメガにて) |
| 耐電圧 | 充電部一括とケース間: AC1000V 50/60Hz 1min |
| 耐振動 | 耐久: 10～150Hz 複振幅 1.5mm または 100m/s2 X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 300m/s2 X、Y、Z各方向 3回 |
| 保護構造 | IEC: IP50 (センサコードを接続し、保護カバー装着時) |
| 接続方式 | コード引き出しタイプ (2m) |
| 質量 | 梱包状態: 約100g |
| 材質 | ケース: ポリブチレンテレフタレート (PBT) カバー: ポリカーボネート コード接続ねじ: 鉄 亜鉛メッキ |
| 付属品 | 取扱説明書、取りつけ金具 |
| 組合せアンプ/ヘッド | E2CY-C2A、E2CY-C2AF、E2CY-V3A、E2CY-X1R5A、E2CY-C1R5A-1 |
外形図
情報更新：2024/08/08
外形図

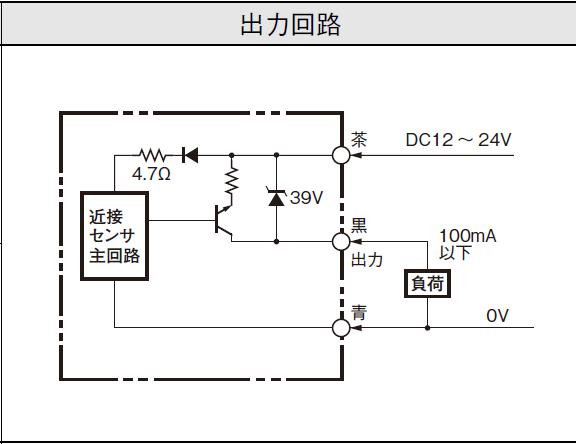

出力段回路図
情報更新：2024/08/08
出力段回路図

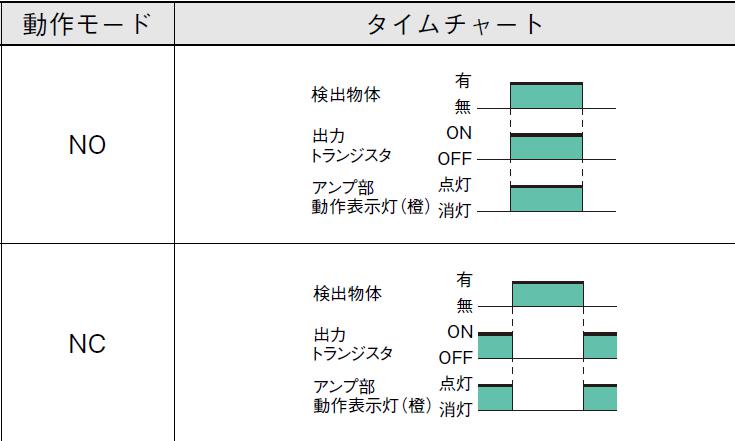

タイムチャート
CAD
RoHS/REACH対応状況
情報更新：2025/5/22
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| UL認証 | CSA認証 | CEマーキング適合 | CCC認証 |
|---|---|---|---|
| No | No | No | N/A |
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
