商品概要
画像をクリックすると大きくなります
小形パワーリレー, 2極, プラグイン端子, メカニカルインジケータ, 内部接続特殊形, AC12V
在庫/販売状況
2025/04/28 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 受注生産機種 |
| 在庫状況 | |
| 標準価格(税別) | ¥ 2,650 |
詳細情報
定格/性能
情報更新：2024/07/25
定格
| 動作表示 | メカニカルインジケータ | |
|---|---|---|
| 保護構造 | 閉鎖型（ケース入り） | |
| 端子構造 | プラグイン端子 | |
| コイル | コイル定格 | AC12V 50Hz 221mA AC12V 60Hz 193mA |
| コイル抵抗 | 13.7Ω | |
| 動作電圧（セット電圧） | 80%以下 | |
| 復帰電圧（リセット電圧） | 25%以上 (50Hz) 30%以上 (60Hz) | |
| 最大許容電圧 | 110% | |
| 消費電力 | 約2.7VA 50Hz/約2.3VA 60Hz | |
| 接点 | 定格負荷 | AC250V 10A (a接点: 抵抗負荷) AC250V 5A (b接点: 抵抗負荷) AC250V 7A (誘導負荷 (cosφ=0.4)) DC30V 10A (a接点: 抵抗負荷) DC30V 5A (b接点: 抵抗負荷) |
| 接点電圧の最大値 | AC250V DC250V | |
| 接点電流の最大値 | AC: 10A DC: 10A | |
| 最大開閉容量 | 2500VA (a接点: 抵抗負荷) 1250VA (b接点: 抵抗負荷) AC1750VA (誘導負荷 (cosφ=0.4)) 300W (a接点: 抵抗負荷) 150W (b接点: 抵抗負荷) | |
| 接点構成 | 2c | |
| 接触機構 | シングル | |
| 接点材質 | AgSnIn | |
性能
| 接触抵抗 | 100mΩ以下 (DC5V 1A 電圧降下法) |
|---|---|
| 動作時間 | 20ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず) |
| 復帰時間 | 20ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず) |
| 最大開閉頻度 | 機械的: 18000回/時間 定格負荷: 1800回/時間 |
| 絶縁抵抗 | コイルと接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) 異極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) 同極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | コイルと接点間: AC2500V 50/60Hz 1min 異極接点間: AC2500V 50/60Hz 1min 同極接点間: AC1000V 50/60Hz 1min |
| 耐振動（耐久） | 10～55～10Hz 片振幅 0.75mm (複振幅 1.5mm) |
| 耐振動（誤動作） | 10～55～10Hz 片振幅 0.5mm (複振幅 1mm) |
| 耐衝撃（耐久） | 1000m/s2 |
| 耐衝撃（誤動作） | 100m/s2 |
| 耐久性（機械的） | 500万回以上 (開閉ひん度1,800回/h) |
| 耐久性（電気的） | 10万回以上 (23℃、定格負荷、開閉ひん度1,800回/h) |
| 故障率 | DC1V 10mA (P水準、参考値) (開閉ひん度30回/min) |
| 使用温度範囲 | -40～60℃ |
| 使用湿度範囲 | 5～85%RH |
| 質量 | 約90g |
| 取りつけ方法 | ソケット |
| 適用ソケット | PF083A-E/ PF083A |

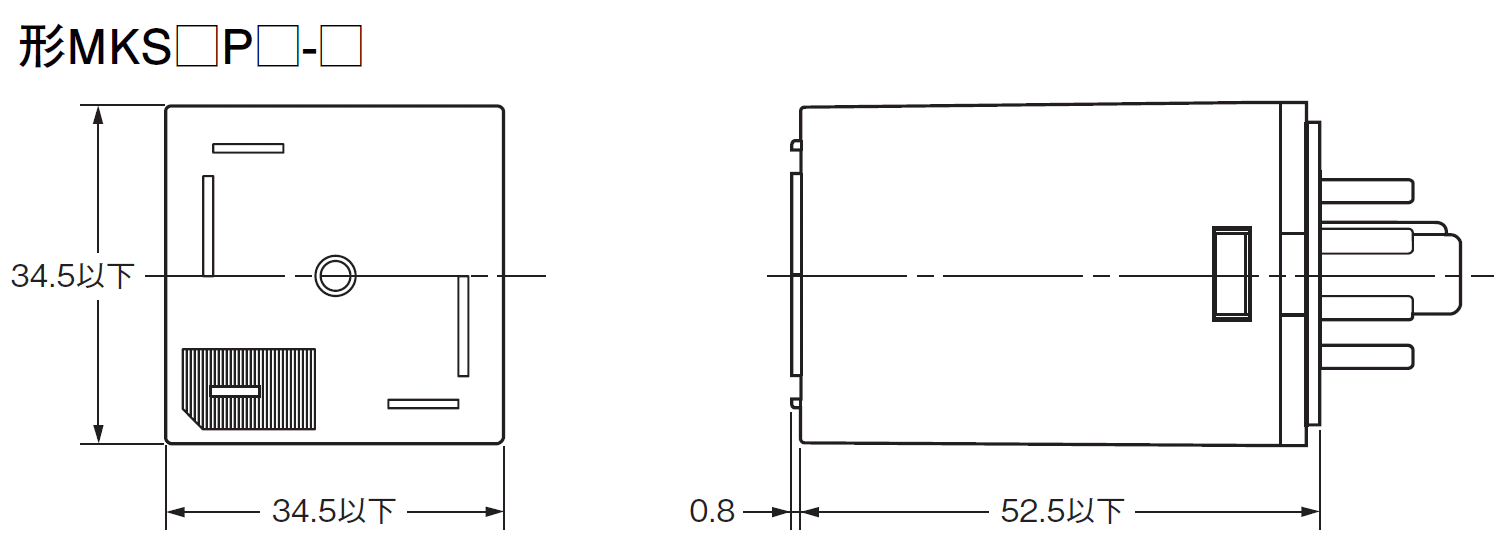

外形図
情報更新：2024/07/25
外形図
端子配置/内部接続
情報更新：2024/07/25
端子配置/内部接続
特性図
情報更新：2024/07/25

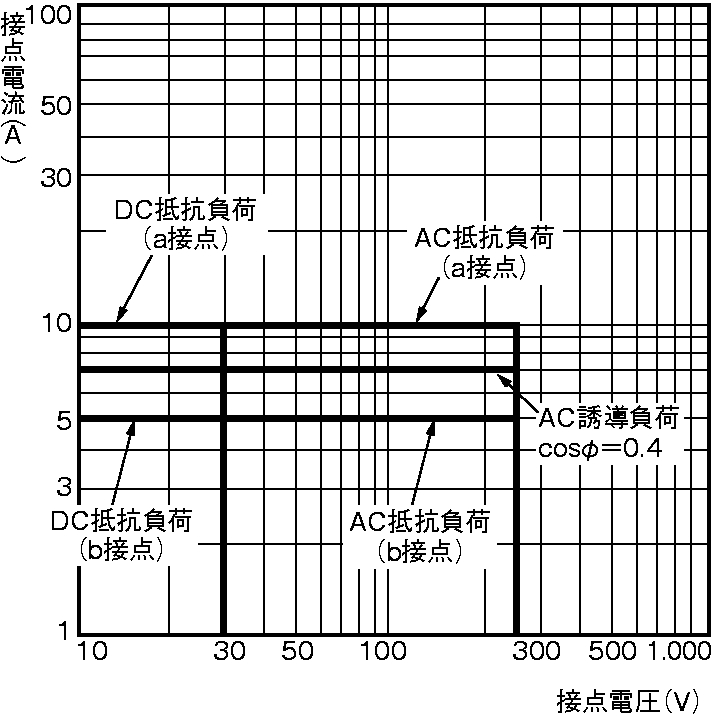

開閉容量
CAD
RoHS/REACH対応状況
情報更新：2025/4/16
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| O | O | O | O | O | O | e |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
