E3S-DBN21T

透明体検出光電センサ


透明体検出光電センサ, 回帰反射形(MSR機能付き), 検出距離 0～3.5m, NPN, 11回転ボリウム, M12コネクタタイプ

検出方式	回帰反射形(MSR機能付き)
検出距離	反射板E39-R8使用: 0～3.5m
光源	赤色発光ダイオード (624 nm)
接続方式	M12コネクタタイプ

E3S-DBの形式一覧

定格/性能
外形図
出力段回路図
タイムチャート
平行移動特性
距離特性
CAD

定格/性能

情報更新 : 2024/03/13


形状	角型
検出方式	回帰反射形(MSR機能付き)
検出距離	反射板E39-R8使用: 0～3.5m
投光スポット径	φ6mm (検出距離250mm)
光源	赤色発光ダイオード (624 nm)
電源電圧	DC10～30V リップル(p-p)10%含む
消費電流	30mA以下
消費電力	720mW以下（電源電圧24V）
制御出力	NPNオープンコレクタ DC30V以下 100mA以下残留電圧: 2V以下
動作モード	入光ON/遮光ON 切替式
保護回路	出力短絡保護、出力逆接続保護、電源逆接続保護
応答時間	動作・復帰: 0.5ms以下
感度調整	11回転ボリウム
使用周囲照度	白熱ランプ: 3,000lx以下太陽光: 10,000lx以下
使用温度範囲	-25～60℃（ただし、氷結、結露しないこと）
保存温度範囲	-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	35～85%（ただし、結露しないこと）
保存湿度範囲	35～95%（ただし、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回
保護構造	IEC: IP67 DIN40050-9: IP69K
接続方式	M12コネクタタイプ
表示灯	入光表示灯(橙)、安定表示灯(緑)
質量	梱包状態: 約60g 本体のみ: 約40g
付属品	取扱説明書
材質	ケース: ポリブチレンテレフタレート/ABS レンズ部: メタクリル樹脂 (PMMA) 表示部: メタクリル樹脂 (PMMA) ボリウム: ポリエステル・エラストマー

情報更新 : 2024/03/13

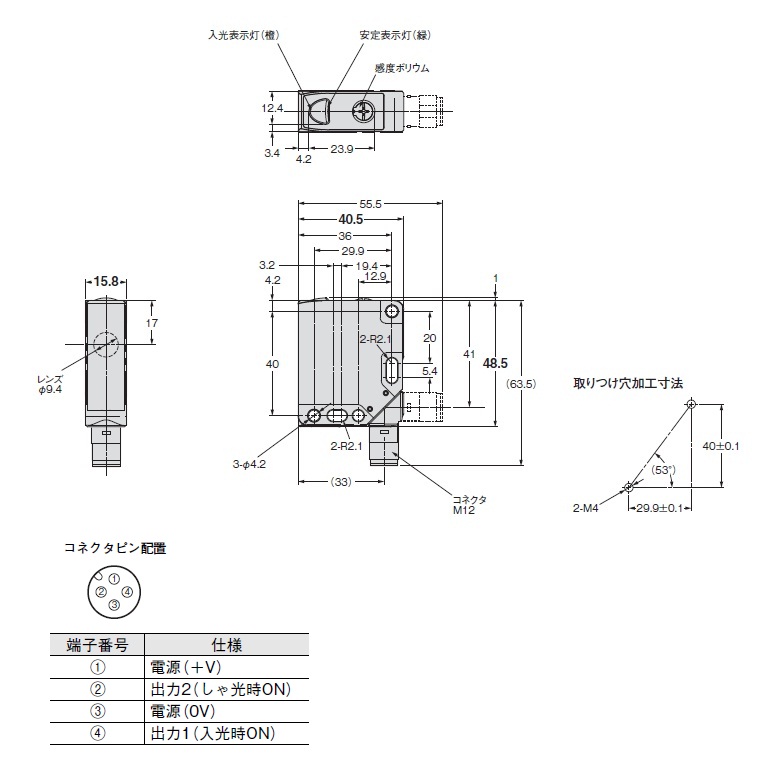

外形図

情報更新 : 2024/03/13

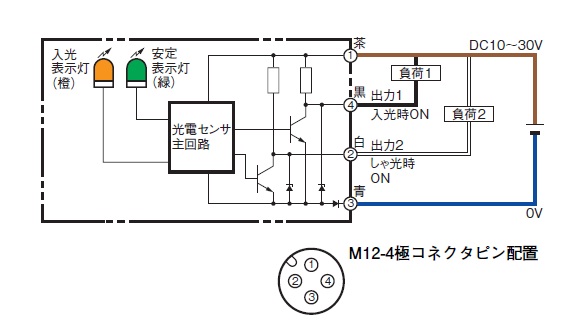

出力段回路図

情報更新 : 2024/03/13

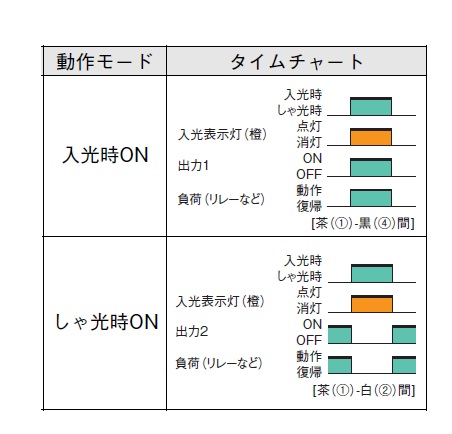

タイムチャート

情報更新 : 2024/03/13

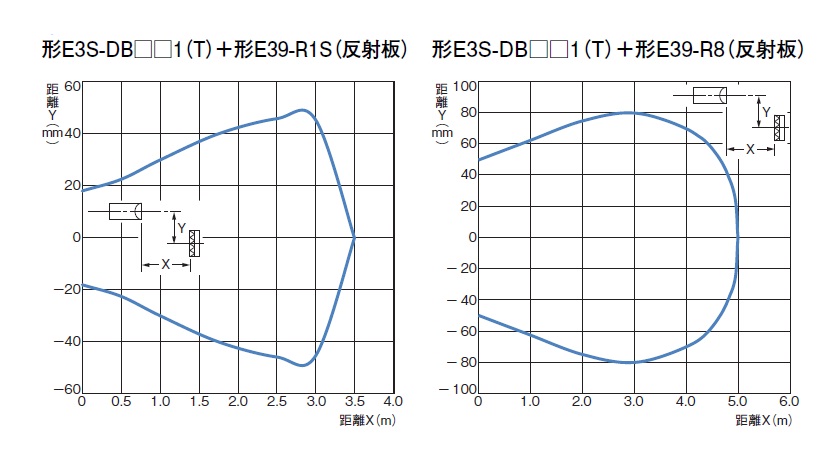

平行移動特性

情報更新 : 2024/03/13

距離特性

情報更新 : 2024/03/13

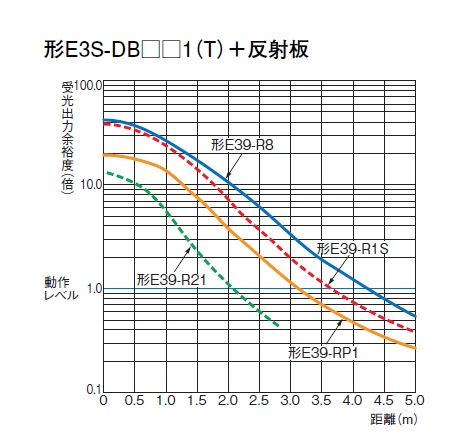

受光出力-距離特性

情報更新 : 2024/03/13

商品形式	商品概要	CADダウンロード
E3S-DBN21T	MSR回帰反射形 11回転ボリウム機能検出距離3.5m (別売E39-R8使用時） NPN出力 M12コネクタタイプ	ダウンロード
E39-RP1	回帰反射形用反射板 E3S-DB[][]1(T)用特殊偏光タイプ	ダウンロード
E39-R8	反射板 E3S-DB[][]1(T)用標準タイプ検出距離3.5m(定格値)	ダウンロード
E39-RS10	回帰反射形用反射板 □25mm	ダウンロード
E39-RS11	回帰反射形用反射板 □50mm	ダウンロード
XS2F-D421-D80-F	丸型防水コネクタ（M12ねじ式）, ケーブル付コネクタソケット片側コネクタ, DC用, 4極, 金めっき, ストレート, 配線 ①茶 ②白 ③青 ④黒, 難燃性、PVCロボットケーブル, 2m	ダウンロード
XS2F-D421-G80-F	丸型防水コネクタ（M12ねじ式）, ケーブル付コネクタソケット片側コネクタ, DC用, 4極, 金めっき, ストレート, 配線 ①茶 ②白 ③青 ④黒, 難燃性、PVCロボットケーブル, 5m	ダウンロード
XS5F-D421-[]80-[]	ケーブル付コネクタソケット片側コネクタ, A-coding（DC用）, 4極, 金めっき, ストレート	ダウンロード
