E3JK-DR12 2M

AC/DC電源フリータイプ光電センサ


光電センサ, AC/DC電源フリータイプ, 拡散反射形, 赤色光, 検出距離 300mm, リレー出力, コード引き出し, 2m

検出方式	拡散反射形
検出距離	白画用紙100×100mm: 300mm
光源	赤色発光ダイオード (624 nm)
接続方式	コード引き出しタイプ

E3JK (NEW)の形式一覧

定格/性能
外形図
出力段回路図
タイムチャート

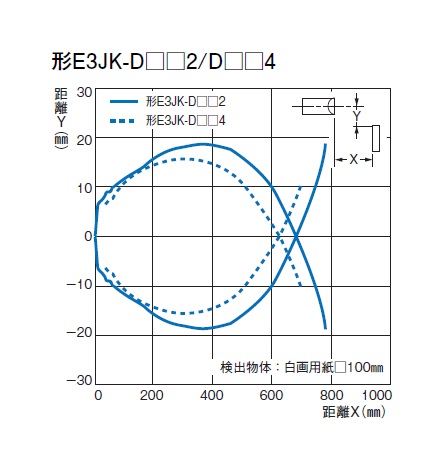

動作領域特性
距離特性
CAD

定格/性能

情報更新 : 2024/03/13


形状	角型
検出方式	拡散反射形
検出距離	白画用紙100×100mm: 300mm
応差	検出距離の20%以下
光源	赤色発光ダイオード (624 nm)
電源電圧	AC24～240V±10% 50/60Hz DC24～240V±10% リップル(p-p)10%以下
消費電力	2W以下
制御出力	リレー出力 (1c) AC250V 3A (cosφ=1) 以下 DC5V 10mA以上
寿命（リレー出力）	電気的: 10万回以上(開閉ひん度1800回/時) 機械的: 5000万回以上(開閉ひん度18000回/時)
動作モード	入光ON/遮光ON 切替式
応答時間	20ms以下
感度調整	単回転ボリウム
使用周囲照度	白熱ランプ: 3,000lx 太陽光: 11,000lx
使用温度範囲	-25～55℃（ただし、氷結、結露しないこと）
保存温度範囲	-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	35～85%（ただし、結露しないこと）
保存湿度範囲	35～95%（ただし、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC1500V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h 誤動作: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回誤動作: 100m/s² X、Y、Z各方向 3回
保護構造	IEC: IP64
接続方式	コード引き出しタイプ (コード長 2m)
表示灯	動作表示灯(橙)、安定表示灯(緑)
質量	梱包状態: 約180g
付属品	取扱説明書
材質	ケース: ABS レンズ部: メタクリル樹脂表示部: メタクリル樹脂ボリウム: POM ケーブル: PVC

情報更新 : 2024/03/13

外形図

情報更新 : 2024/03/13

出力段回路図

情報更新 : 2024/03/13

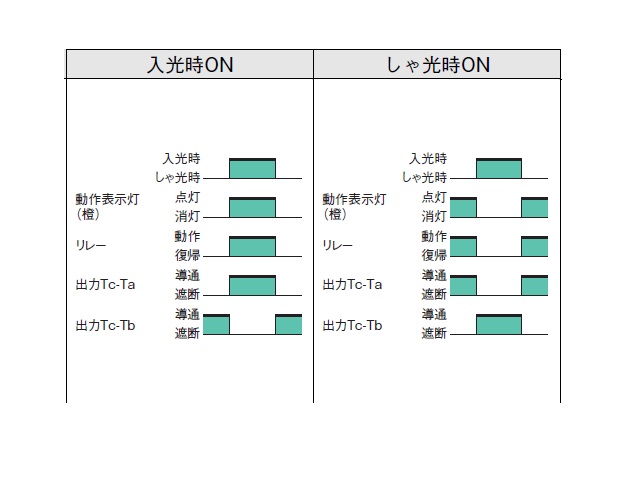

タイムチャート

情報更新 : 2024/03/13

動作領域特性

情報更新 : 2024/03/13

距離特性

情報更新 : 2024/03/13

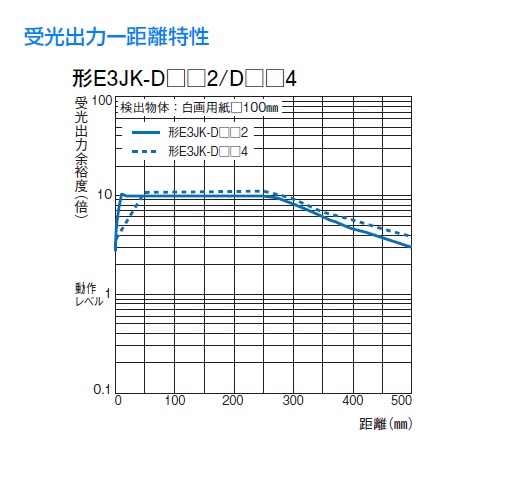

受光出力-距離特性

情報更新 : 2024/03/13

商品形式	商品概要	CADダウンロード
E3JK-DR12	拡散反射形フリー電源（DC24-240V/AC24-240V）検出距離300mm（赤色光）リレー出力	ダウンロード
E39-L40	取付金具 E3JK用	ダウンロード
