G2RL-1-E DC12

パワーリレー


パワーリレー, 1極, c接点, 高容量形, DC12V

コイル定格 DC12V 33.3mA
接点構成 1c
接触機構 シングル
接点材質 Ag合金 (Cdフリー材)
接点定格負荷 AC250V 16A (抵抗負荷)
DC24V 16A (抵抗負荷)
端子構造 プリント基板用端子

G2RLの形式一覧

  • 定格/性能
定格
保護構造耐フラックス
端子構造プリント基板用端子
コイルコイル定格DC12V 33.3mA
コイル抵抗360Ω
動作電圧(セット電圧)70%以下
復帰電圧(リセット電圧)10%以上
最大許容電圧130% (85℃)
消費電力約400mW
接点定格負荷AC250V 16A (抵抗負荷)
DC24V 16A (抵抗負荷)
接点電圧の最大値AC440V
DC300V
接点電流の最大値AC: 16A (抵抗負荷)
DC: 16A (抵抗負荷)
接点構成1c
接触機構シングル
接点材質Ag合金 (Cdフリー材)
性能
接触抵抗100mΩ以下 (DC5V 1A 電圧降下法)
動作時間15ms以下
復帰時間5ms以下
最大開閉頻度機械的: 18000回/時間
定格負荷: 1800回/時間
絶縁抵抗コイルと接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
同極接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧コイルと接点間: AC5000V 50/60Hz 1min
同極接点間: AC1000V 50/60Hz 1min
耐振動(耐久)10~55~10Hz 片振幅 0.75mm (複振幅 1.5mm)
耐振動(誤動作)10~55~10Hz 片振幅 0.75mm (複振幅 1.5mm)
耐衝撃(耐久)1000m/s2
耐衝撃(誤動作)励磁: 100m/s2
無励磁: 100m/s2
耐久性(機械的)2000万回以上 (開閉ひん度18,000回/h)
耐久性(電気的)3万回(AC250V 16A)
3万回(DC24V 16A )
故障率DC24V 40mA (P水準、参考値) (開閉ひん度120回/min)
使用温度範囲-40~85℃(ただし、氷結、結露しないこと)
使用湿度範囲5~85%RH
質量約12g
取りつけ方法はんだづけ
  • 外形図

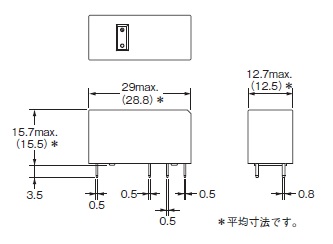

外形図

取りつけ穴加工図

  • 端子配置/内部接続

端子配置/内部接続
