E6CP-AG5C 256P/R 2M

アブソリュート形 外径φ50(汎用)


ロータリエンコーダ, 256P/R, DC12~24V, コード引き出しタイプ, 2m

分類 アブソリュート形 シャフトタイプ
分解能 256P/R
出力コード グレイ2進
制御出力 オープンコレクタ
接続方式 コード引き出しタイプ (コード長: 2m)

E6CP-Aの形式一覧

  • 定格/性能
分類アブソリュート形 シャフトタイプ
直径φ56mm
電源電圧DC12~24V (-10%~+15%) リップル(p-p)5%以下
消費電流70mA以下
分解能256P/R
突入電流約8A (0.3ms)
出力コードグレイ2進
制御出力出力形式オープンコレクタ
印加電圧DC28V以下
シンク電流16mA以下
残留電圧0.4V以下 (シンク電流16mA時)
論理負論理(H=「0」、 L=「1」)
回転方向CW方向 (シャフト側より右回転)で出力コード増加
最高応答周波数5kHz
出力立ち上がり、立ち下がり時間1µs以下 (コード長2m以下、制御出力電圧16V、負荷抵抗1kΩ)
起動トルク0.98mN.m以下
慣性モーメント1×10-6 kg.m2 以下
軸許容力ラジアル: 29.4N
スラスト: 19.6N
許容最高回転数1000r/min
周囲温度範囲使用時: -10~55℃ (ただし、氷結しないこと)
保存時: -25~85℃ (ただし、氷結しないこと)
周囲湿度範囲使用時: 35~85%RH (ただし、結露しないこと)
保存時: 35~85%RH (ただし、結露しないこと)
絶縁抵抗充電部一括とケース間: 200MΩ以上(DC500Vメガにて)
耐電圧充電部一括とケース間: AC500V 50/60Hz 1min
耐振動耐久: 10~55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃耐久: 1000m/s2 X、Y、Z 各方向 3回
保護構造IEC: IP50
接続方式コード引き出しタイプ (コード長: 2m)
材質ケース: ABS
本体: ポリフェニレンサルファイド
シャフト: SUS416
取りつけ金具: 鉄 亜鉛メッキ
質量梱包状態: 約200g
付属品取扱説明書、カプリング、六角スパナ、サーボマウント用取りつけ金具
  • 外形図

  • 出力段回路図

  • 接続仕様図

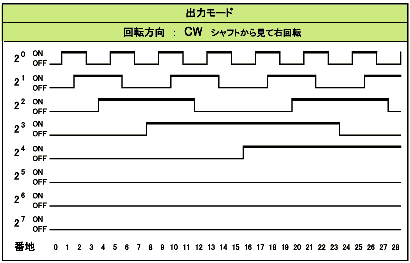

  • タイムチャート

  • CAD
