商品概要
画像をクリックすると大きくなります
スイッチング・パワーサプライ, 容量 90W, 出力電圧 24V, 表示モニタ/交換時期お知らせ機能付き, シンク（エミッタCOM）, ねじ端子台
在庫/販売状況
2025/10/24 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 17,500 |
詳細情報
定格/性能
情報更新：2024/07/25
| 容量 | 90W | |
|---|---|---|
| 出力電圧 | DC24V | |
| 効率 | 83% typ. (AC100V入力時) 85% typ. (AC200V入力時) | |
| 入力条件 | 定格入力電圧 | AC100～240V |
| 入力電圧許容変動範囲 | AC85～264V DC80～370V | |
| 周波数 | 50/60Hz (47～450Hz) | |
| 入力電流 | 2.3A以下、1.9A typ. (AC100V入力時) 1.4A以下、1.2A typ. (AC200V入力時) | |
| リーク電流 | 0.5mA以下 (AC100V入力時) 1.0mA以下 (AC200V入力時) | |
| 突入電流（25℃ コールドスタート） | 17.5A以下、14A typ. (AC100V入力時) 35A以下、28A typ. (AC200V入力時) | |
| 出力特性 | 出力電流 | 3.75A |
| 電圧可変範囲 | -10～+15% V.ADJにて | |
| リップルノイズ電圧 | 150mV以下 (定格入出力にて) | |
| 静的入力変動 | 0.5%以下 (100%負荷にて) | |
| 静的負荷変動 | 1.5%以下 (定格入力、0～100%負荷にて) | |
| 周囲温度変動 | 0.05%/℃以下 | |
| 起動時間 | 660ms typ. (AC100V入力時) 420ms typ. (AC200V入力時) | |
| 出力保持時間 | 28ms typ. (AC100V入力時) 136ms typ. (AC200V入力時) | |
| 付属機能 | 過電流保護 | 有、自動復帰 |
| 過電圧保護 | 有、電断復帰 | |
| 直列運転 | 可 (2台まで接続可能。外付けダイオード要) | |
| 並列運転 | 不可 (ただしバックアップ運転可能、外付けダイオード要) | |
| 出力表示灯 | 有（色: 緑） | |
| 出力電圧表示 | 有（切替） | |
| 出力電流表示 | 有（切替） | |
| ピークホールド電流表示 | 有（切替） | |
| 交換時期お知らせ | 出力: 有（トランジスタ出力 DC30V以下 50mA以下） | |
| 不足電圧検出 | 出力: 有（トランジスタ出力 DC30V以下 50mA以下） 表示: 有（切替） | |
| 絶縁耐圧 | 耐電圧 | (入力端子一括)と(PE)間: AC2kV 1min 検出電流20mA (入力端子一括)と(出力端子一括・アラーム出力端子一括)間: AC3kV 1min 検出電流20mA (出力端子一括・アラーム出力端子一括)と(PE)間: AC1kV 1min 検出電流20mA (出力端子一括)と(アラーム出力端子一括)間: AC500V 1min 検出電流20mA |
| 絶縁抵抗 | (出力端子一括・アラーム出力端子一括)と(入力端子一括・PE)間: 100MΩ以上 DC500V | |
| 環境 | 耐振動 | 10～55Hz 片振幅0.375mm 3方向 各2h |
| 耐衝撃 | 150m/s2、6方向 各3回 | |
| 使用周囲温度 | -10～60℃ | |
| 保存温度 | -25～65℃ | |
| 使用周囲湿度 | 25～85% | |
| 保存湿度 | 25～90% | |
| 信頼性 | 期待寿命 | 10年 (定格入力、50%負荷率、周囲温度+40℃、標準取り付け状態にて) |
| 構造 | 構造 | カバー付きタイプ |
| 入出力接続 | 端子台 | |
| 端子台タイプ | ねじ端子 | |
| 取りつけ | DINレール取りつけ | |
| 付属品 | 端子台カバー | |
| 質量（本体） | 490g以下 | |
備考
インバータによっては出力仕様として、出力周波数を50/60Hzと表示されているものもありますが、パワーサプライの内部温度上昇により発煙・焼損の恐れがありますので、インバータの出力をパワーサプライの電源として使用しないでください。
外形図
情報更新：2024/07/25
取りつけ図
情報更新：2024/07/25
取りつけ状態
接続図
情報更新：2024/07/25

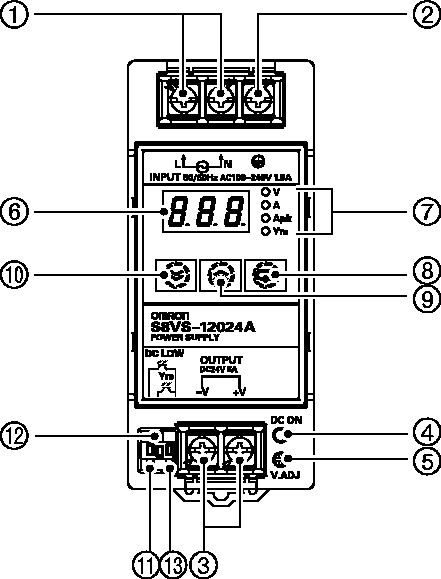

端子配置

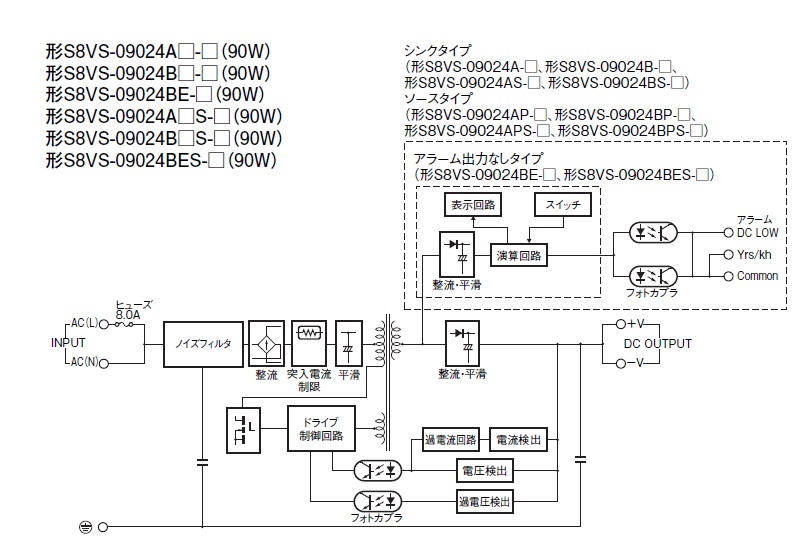

ブロック図
ディレーティング曲線
情報更新：2024/07/25
CAD
RoHS/REACH対応状況
情報更新：2025/10/23
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
