S8JX-P30012N

スイッチング・パワーサプライ


スイッチング・パワーサプライ, 容量 300W, 出力電圧 12V, カバー付きタイプ, 正面取りつけ

容量 300W
出力電圧 DC12V
定格入力電圧 AC100~240V
構造 カバー付きタイプ
入出力接続 端子台
端子台タイプ ねじ端子

S8JXの形式一覧

  • 定格/性能
容量300W
出力電圧DC12V
効率77%以上
入力条件定格入力電圧AC100~240V
入力電圧許容変動範囲AC85~264V
DC80~370V
周波数50/60Hz (47~63Hz)
入力電流4.5A以下 (AC100V入力時)
2.2A以下 (AC200V入力時)
力率0.9以上
リーク電流0.5mA以下 (AC100V入力時)
1mA以下 (AC200V入力時)
突入電流(25℃ コールドスタート)17.5A以下 (AC100V入力時)
35A以下 (AC200V入力時)
出力特性出力電流27A
電圧可変範囲-10~+15%(V.ADJにて)
リップルノイズ電圧2%(p-p)以下 (定格入出力にて)
静的負荷変動0.8%以下 (定格入力、0~100%負荷にて)
周囲温度変動0.05%/℃以下
起動時間1000ms以下
出力保持時間20ms以上 (AC100V入力時) (100%負荷にて)
20ms以上 (AC200V入力時)
付属機能過電流保護有、自動復帰
過電圧保護有、電断復帰
過熱保護有、電断復帰
直列運転可 (2台まで接続可能。外付けダイオード要)
並列運転可 (5台まで接続可能)
アラーム表示灯有(色: 赤)
出力表示灯有(色: 緑)
リモートセンシング
リモートコントロール
絶縁耐圧耐電圧(入力端子一括)と(出力端子一括)間: AC3kV 1min 検出電流20mA
(入力端子一括)と(PE)間: AC2kV 1min 検出電流20mA
(出力端子一括)と(PE)間: AC1kV 1min 検出電流100mA
(出力端子一括)と(RC)間: AC100V 1min 検出電流100mA
(出力端子一括)と(ALM)間: AC500V 1min 検出電流20mA
絶縁抵抗(出力端子一括)と(入力端子一括、PE)間: 100MΩ以上 DC500V
環境耐振動10~55Hz 片振幅0.375mm 3方向 各2h
耐衝撃150m/s2、6方向 各3回
使用周囲温度-10~70℃(ただし、氷結、結露しないこと)
保存温度-25~75℃(ただし、氷結、結露しないこと)
使用周囲湿度25~85%RH
保存湿度25~90%RH
構造構造カバー付きタイプ
入出力接続端子台
端子台タイプねじ端子
取りつけ正面取りつけ
冷却方式冷却ファン 有
質量(本体)1200g以下

備考

インバータによっては出力仕様として、出力周波数を50/60Hzと表示されているものもありますが、パワーサプライの内部温度上昇により発煙・焼損の恐れがありますので、インバータの出力をパワーサプライの電源として使用しないでください。

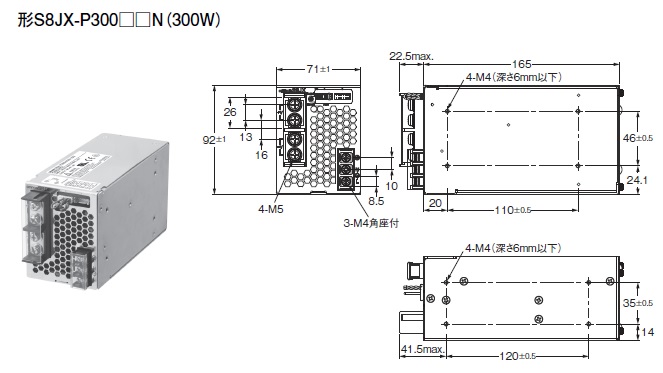

  • 外形図

  • 取りつけ図

取りつけ状態

  • 接続図

端子配置

ブロック図

  • ディレーティング曲線
