商品概要
画像をクリックすると大きくなります
AC軸流ファン, 金属羽根タイプ, □120mm, フレーム厚 38mm, 高速, 端子タイプ, AC200V
在庫/販売状況
2025/10/31 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 6,100 |
詳細情報
定格/仕様
情報更新：2024/08/08
| モータ種類 | 単相くま取りコイル誘導電動機(2極、開放型) |
|---|---|
| 回転速度 | 高速 |
| サイズ | □120×t38mm |
| 定格電圧 | AC200V |
| 許容電圧変動範囲 | 定格電圧の85～110% |
| 定格電流（ノミナル値） | 50Hz: 0.120A 60Hz: 0.110A |
| 定格入力（ノミナル値） | 50Hz: 17W 60Hz: 16W |
| 定格回転数（ノミナル値） | 50Hz: 2700r/min 60Hz: 3100r/min |
| 最大風量（ノミナル値） | 50Hz: 2.6m3/min 60Hz: 2.9m3/min |
| 最大静圧（ノミナル値） | 50Hz: 80Pa 60Hz: 62Pa |
| 騒音（ノミナル値） | 50Hz: 42dB 60Hz: 46dB |
| 保護方式 | インピーダンスプロテクト |
| 周囲温度範囲 | 使用時: -20～70℃ (氷結しないこと) 保存時: -40～85℃ (氷結しないこと) |
| 周囲湿度範囲 | 使用時: 25～85%RH |
| 絶縁階級 | IEC: B種(130℃) cULus: B種(130℃) |
| 絶縁抵抗 | 電源接続部一括と非充電金属部間: 100MΩ以上 (DC500Vメガにて) |
| 材質 | フレーム: アルミダイカスト 羽根: 鋼板(黒色塗装) |
| 軸受 | ボールベアリング |
| 質量 | 約540g |

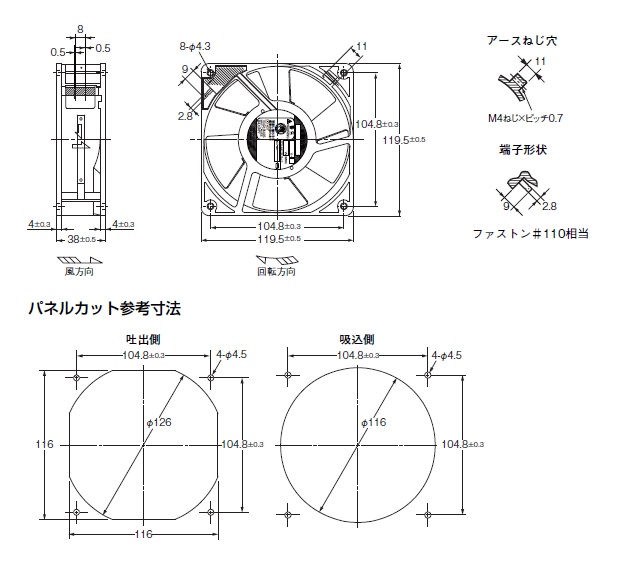

外形図
情報更新：2024/08/08

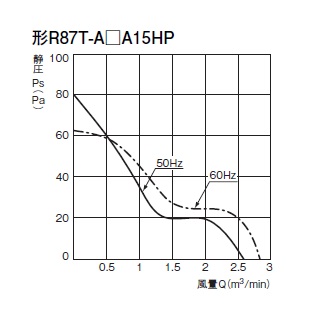

特性図
情報更新：2024/08/08
CAD
RoHS/REACH対応状況
情報更新：2025/10/23
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
