商品概要

画像をクリックすると大きくなります

スケーリングメータ/メータリレー, 直流電圧/直流電流入力, 比較出力なし, 電源電圧 AC/DC24V

在庫/販売状況

2025/05/22 00:00 情報更新
販売状況 販売中
機種区分 標準在庫機種
在庫状況 〇
標準価格(税別) ¥ 37,000

詳細情報

定格/仕様

情報更新：2024/07/25

電源電圧DC24V
AC24V 50/60Hz
許容電圧変動範囲電源電圧の85～110%
消費電力4.5W以下 (DC24V時)/4.5VA以下 (AC24V時)
入力タイプ直流電圧/直流電流
電流計測入力計測範囲0-20: 0～20mA
4-20: 4～20mA
指示範囲0-20: -2.00～22.00mA
4-20: 2.00～22.00mA
測定精度±0.1% FS±1ディジット以下 (23±3℃)
入力インピーダンス約45Ω
電圧計測入力計測範囲0-5: 0～5V
1-5: 1～5V
5: ±5V
10: ±10V
指示範囲0-5: -0.500～5.500V
1-5: 0.500～5.500V
5: ±5.500V
10: ±11.000V
測定精度0-5: ±0.1% FS±1ディジット以下 (23±3℃)
1-5: ±0.1% FS±1ディジット以下 (23±3℃)
5: ±0.1% FS±1ディジット以下 (23±5℃)
10: ±0.1% FS±1ディジット以下 (23±5℃)
入力インピーダンス1MΩ以上

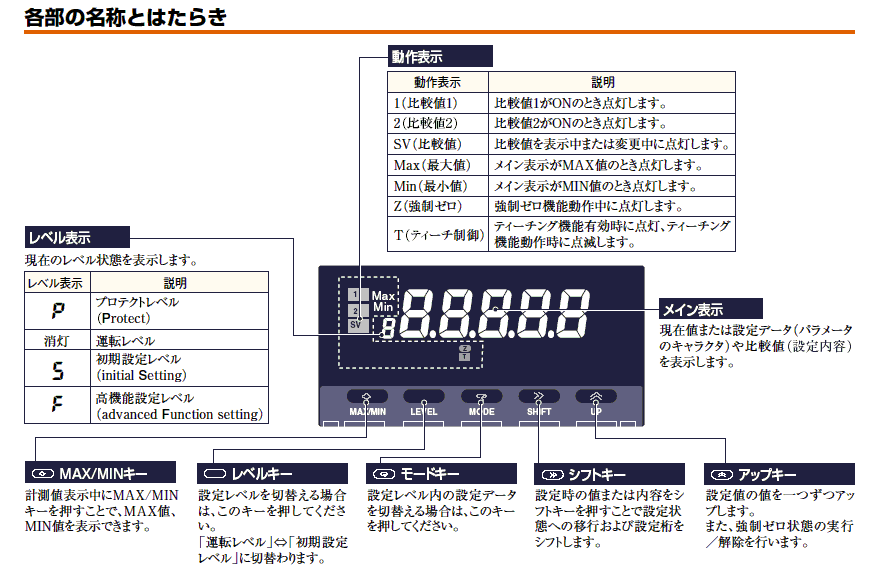

表示表示方式ネガタイプLCD (バックライトLED) 表示、7セグメントデジタル表示
桁数5桁 (-19999～99999)
文字高さ14.2mm (緑色/赤色切替)
A/D変換方式二重積分方式
サンプリング周期250ms
比較出力応答時間750ms以下
絶縁抵抗外部端子一括とケース間: 20MΩ以上 (DC500Vメガにて)
入力-出力-電源間: 20MΩ以上 (DC500Vメガにて)
耐電圧外部端子一括とケース間: AC2,000V 1min
耐ノイズ電源端子ノーマルモード±480V、電源端子コモンモード±1,500V (立ち上がり1nsの方形波、パルス幅1µs、100ns)
耐振動誤動作: 10～55Hz 片振幅 0.35mm X、Y、Z各方向 5分間×10掃引
耐衝撃誤動作: 150m/s2、3軸6方向 各3回
保護構造前面: NEMA TYPE 4X屋内用準拠（IP66相当）
リアケース: IP20
端子部: IP00 + フィンガープロテクト(VDE 0106/100) (端子カバー装着時)
メモリ保護不揮発性メモリ (書込み回数: 10万回)
周囲温度範囲使用時: -10～55℃（ただし、氷結、結露のないこと）
保存時: -25～65℃（ただし、氷結、結露のないこと）
周囲湿度範囲使用時: 25～85%RH（ただし、結露しないこと）
付属品防水パッキン、端子カバー、単位シール
質量約200g

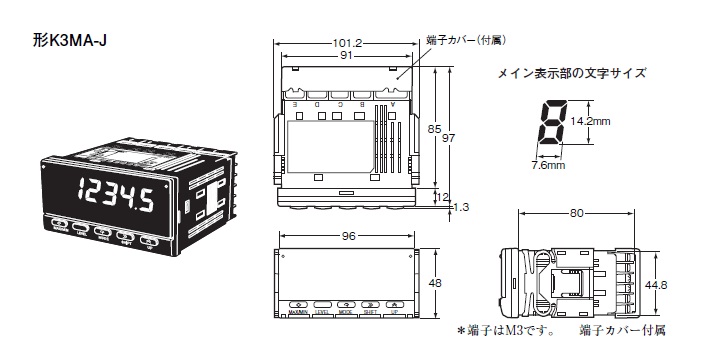

外形図

情報更新：2024/07/25

接続図

情報更新：2024/07/25

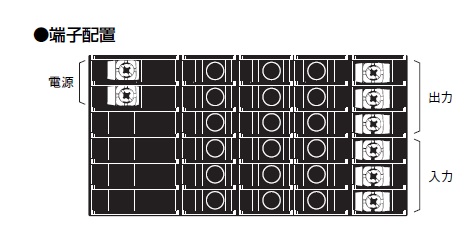

端子配置

内部ブロック図

情報更新：2024/07/25

CAD

ログイン/会員登録いただくと、CADデータをダウンロードすることができます。

ログイン/会員登録

ダウンロードデータをご利用いただく前に、以下を必ずお読みください。

ソフトウェアの使用条件

RoHS/REACH対応状況

情報更新：2025/5/22

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
鉛
（PB）		 水銀
（Hg）		 カドミウム
（Cd）		 六価クロム
（Cr(VI)）		 ポリ臭化
ﾋﾞﾆﾌｪﾙ
（PBB）		 ポリ臭化
ｼﾞﾌｪﾆﾙｴｰﾃﾙ
(PBDE)		 環境保護
使用期限
X O O O O O 10
