H3RN-1 AC24

ソリッドステート・タイマ


ソリッドステート・タイマ, 出力 1c, 時間レンジ 0.1s~10min, AC24V

定格電源電圧 AC24V 50/60 Hz
制御出力(種類) 限時リレー 1c
外部接続方法 5ピンソケット

H3RNの形式一覧

  • 定格/仕様
定格電源電圧AC24V 50/60 Hz
許容電圧変動範囲電源電圧の85~110%
消費電力リレーON時: 約0.8VA
復帰電圧電源電圧の10%以下
時間レンジ数4
動作モードオンディレー、フリッカオフスタート、フリッカオンスタート、インターバル
制御出力(種類)限時リレー 1c
制御出力(接点出力)抵抗負荷: AC250V 3A (cosφ=1)
最小適用負荷 DC5V 10mA (P水準、参考値)
周囲温度範囲使用時: -10~55℃(ただし、氷結しないこと)
保存時: -25~65℃(ただし、氷結しないこと)
周囲湿度範囲使用時: 35~85%
動作時間のばらつき±1%以下 (最大目盛りに対する割合)
1sレンジでは±1%±10ms以下
セット誤差±15% (最大目盛りに対する割合)±50ms以下
復帰時間0.5s以下 (途中復帰を含む)
電圧の影響±2%以下 (最大目盛りに対する割合)
温度の影響±2%以下 (最大目盛りに対する割合)
絶縁抵抗100MΩ以上 (DC500Vメガにて)
耐電圧操作電源回路と制御出力間: AC2000V 50/60Hz 1min
異極接点間: AC2000V 50/60Hz 1min
非連続接点間: AC1000V 50/60Hz 1min
インパルス電圧電源端子間: 1kV
耐ノイズノイズシミュレータによる方形波ノイズ(パルス幅 100ns/1µs、立ち上がり1ns) ±1.5kV
静電気耐力4kV(誤動作)、8kV(破壊)
耐振動耐久: 10~55Hz 片振幅 0.75mm 3方向 各1h
誤動作: 10~55Hz 片振幅 0.5mm 3方向 各10min
耐衝撃耐久: 980m/s2、6方向 各3回
誤動作: 100m/s2、6方向 各3回
寿命(リレー出力)電気的: 10万回以上(AC250V 3A、抵抗負荷、開閉ひん度1800回/h)
機械的: 1000万回以上(無負荷、開閉ひん度1800回/h)
保護構造IP40(端子部は除く)
外部接続方法5ピンソケット
質量約18g
適用ソケットP2R-057P/ P2RFZ-05-E

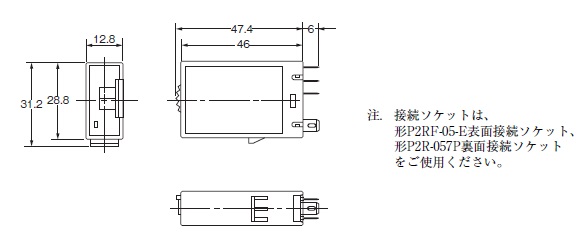

  • 外形図

外形図

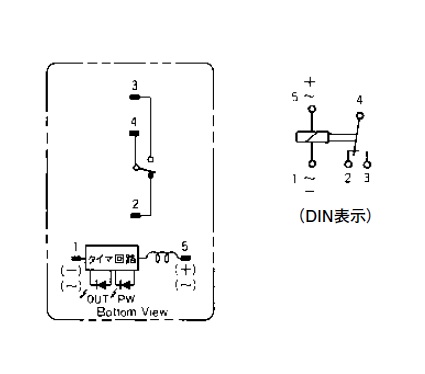

  • 内部接続図

内部接続図

  • レンジと時間設定範囲

レンジと時間設定範囲

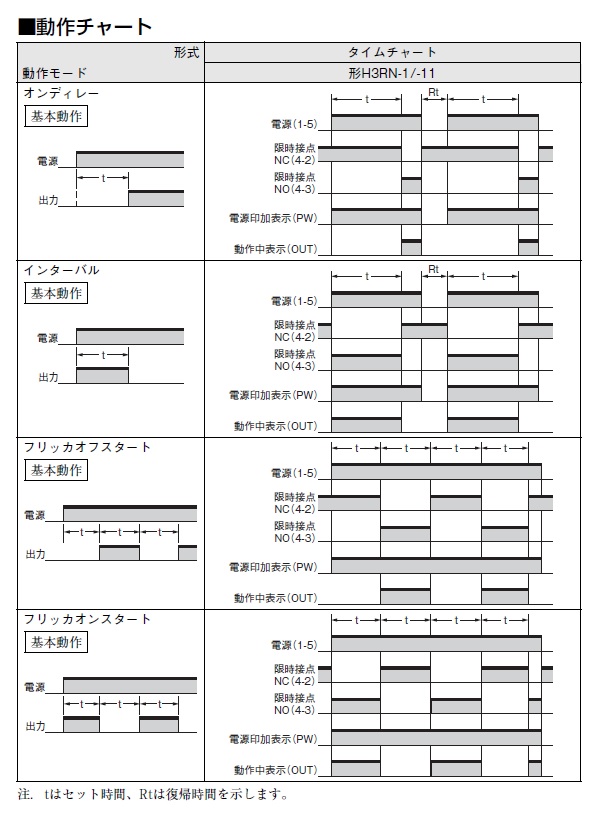

  • 動作チャート

動作チャート

  • CAD

ログイン / 会員登録 いただくと、CADデータをダウンロードすることができます。

商品形式 商品概要 CADダウンロード
H3RN-1 短時間タイプ(0.1s-10min) 限時接点1c ダウンロード
P2R-057P 裏面接続角型ソケット, 5ピン(1極),プリント基板用端子 ダウンロード
P2RF-05-E 表面接続角型ソケット, 5ピン, ねじ端子, DINレール/ねじ取りつけ共用, フィンガープロテクト構造 ダウンロード
