ソリッドステート・タイマ
定格電源電圧 |
AC24~240V 50/60 Hz DC24~240V リップル20%以下 |
---|---|
制御出力(種類) |
限時リレー 1c (スター回路) 1c (デルタ回路) |
動作・復帰方式 |
限時動作/自己復帰 |
外部接続方法 |
端子台 |
情報更新 : 2024/07/25
定格電源電圧 | AC24~240V 50/60 Hz DC24~240V リップル20%以下 |
---|---|
許容電圧変動範囲 | 電源電圧の85~110% |
消費電力 | 約6.6VA(AC240V時) |
復帰電圧 | 電源電圧の10%以下 |
時間レンジ数 | 2 |
動作モード | スターデルタ |
制御出力(種類) | 限時リレー 1c (スター回路) 1c (デルタ回路) |
制御出力(接点出力) | 抵抗負荷: AC250V 5A (cosφ=1)/DC30V 5A/DC125V 0.15A以下 最小適用負荷 DC5V 10mA (P水準、参考値) |
動作・復帰方式 | 限時動作/自己復帰 |
スター・デルタ切替時間 | 0.05s、0.1s、0.25s、0.5sより選択 |
周囲温度範囲 | 使用時: -20~55℃(ただし、氷結しないこと) 保存時: -40~70℃(ただし、氷結しないこと) |
周囲湿度範囲 | 使用時: 25~85% |
動作時間のばらつき | ±1%以下 (最大目盛りに対する割合) |
セット誤差 | ±10% (最大目盛りに対する割合)±0.05s以下 |
電圧の影響 | ±0.5%以下 (最大目盛りに対する割合) |
温度の影響 | ±2%以下 (最大目盛りに対する割合) |
絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
耐電圧 | 充電金属部と非充電金属部間: AC2000V 50/60Hz 1min 制御出力と操作回路間: AC2000V 50/60Hz 1min 非連続接点間: AC1000V 50/60Hz 1min |
インパルス電圧 | 電源端子間: 5kV 導電部端子と露出した非充電金属部間: 5kV |
耐ノイズ | ノイズシミュレータによる方形波ノイズ(パルス幅 100ns/1µs、立ち上がり1ns) ±1.5kV |
静電気耐力 | 4kV(誤動作)、8kV(破壊) |
耐振動 | 耐久: 10~55Hz 片振幅 0.75mm 3方向 各2h 誤動作: 10~55Hz 片振幅 0.5mm 3方向 各10min |
耐衝撃 | 耐久: 1000m/s2、6方向 各3回 誤動作: 100m/s2、6方向 各3回 |
寿命(リレー出力) | 電気的: 10万回以上(AC250V 5A、抵抗負荷、開閉ひん度360回/h) 機械的: 1000万回以上(無負荷、開閉ひん度1800回/h) |
保護構造 | IP30(端子部はIP20) |
外部接続方法 | 端子台 |
質量 | 約120g |
付属品 | ネームラベル |
情報更新 : 2024/07/25
情報更新 : 2024/07/25

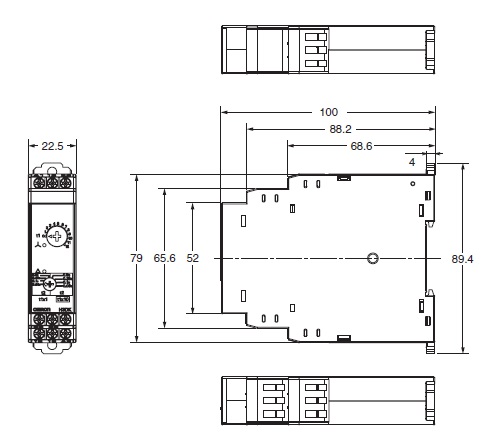

外形図
情報更新 : 2024/07/25
情報更新 : 2024/07/25

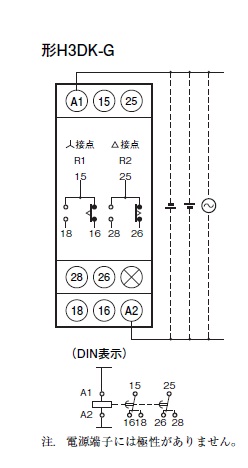

内部接続図
情報更新 : 2024/07/25
情報更新 : 2024/07/25
端子配置
情報更新 : 2024/07/25
情報更新 : 2024/07/25
レンジと時間設定範囲
情報更新 : 2024/07/25
商品形式 | 商品概要 | CADダウンロード |
---|---|---|
H3DK-G | スターデルタタイマ, 1c(スター回路)+1c(デルタ回路), AC/DC24-240V | ダウンロード |
PFP-100N | DINレール, 長さ 1000mm, 高さ 7.3mm | ダウンロード |
PFP-50N | DINレール, 長さ 500mm, 高さ 7.3mm | ダウンロード |
PFP-100N2 | DINレール, 長さ 1000mm, 高さ 16mm | ダウンロード |
PFP-S | スペーサ | ダウンロード |
PFP-M | エンドプレート | ダウンロード |
