商品概要
画像をクリックすると大きくなります
電磁ロック・セーフティ・キーセレクタスイッチ, ロック位置 左, 1NC/1NO+1NC/1NO, キーなし
在庫/販売状況
2025/04/28 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 受注生産機種 |
| 在庫状況 | |
| 標準価格(税別) | ¥ 15,300 |
詳細情報
定格/性能
情報更新：2024/07/25
| 種類 | 電磁ロック・セーフティ・キーセレクタスイッチ | |
|---|---|---|
| ノッチ数 | 2ノッチ | |
| 操作部 | 操作部形状 | キー形 |
| 抜き差し位置 | 右側 | |
| NC接点がクローズする位置 | 左側 | |
| ロック位置 | 左側(ソレノイドロック) | |
| 復帰方式 | メカニカルリリース | |
| 接点定格 | 接点構成 | 1NC/1NO+1NC/1NO |
| 端子仕様 | ねじ締め端子 | |
| 許容操作頻度 | 電気的: 30回/分 機械的: 30回/分 | |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガ) | |
| 耐電圧 | 同極端子間: AC2500V 50/60Hz 1min 各端子とアース間: AC6000V 50/60Hz 1min | |
| 耐振動 | 誤動作: 10～55Hz 複振幅 1.5mm (誤動作1ms以内) | |
| 耐衝撃 | 耐久: 1000m/s2 誤動作: 300m/s2 (誤動作1ms以内) | |
| 周囲温度範囲 | 使用時: -10～55℃ (ただし、氷結、結露しないこと) | |
| 周囲湿度範囲 | 使用時: 35～85%RH | |
| 保護構造 | IP65 | |
| 感電保護クラス | Class II | |
| 汚染度 | 3 (EN60947-5-1) | |

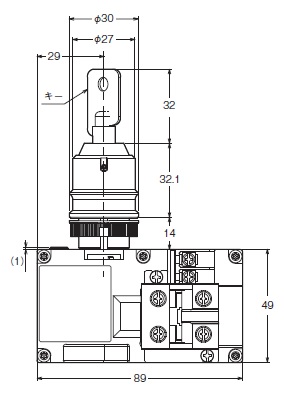

外形図
情報更新：2024/07/25

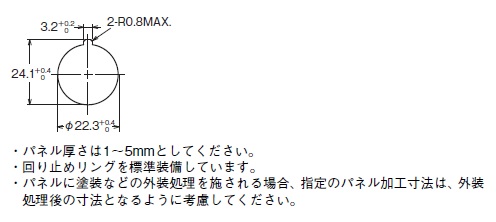

取りつけ穴加工図
情報更新：2024/07/25
RoHS/REACH対応状況
情報更新：2025/4/16
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
A22LK-2RLB-22-01-SJについての規格認証/適合状況については、「カスタマーサポートセンタ お客様相談室」または貴社担当オムロン営業員または販売店にお問い合わせください。
