G3DZ-2R6PL DC5
パワーMOS FETリレー
パワーMOS FETリレー, 適用負荷 AC240V 0.6A, プリント基板端子, 入力抵抗 あり, 入力定格電圧 DC5V
| ゼロクロス機能 |
なし |
|---|---|
| 動作表示灯 |
なし |
| 定格入力電圧 |
DC5V |
| 定格負荷電圧 |
DC5～100V AC5～240V |
| 負荷電流 |
DC10µA～0.6A AC100µA～0.6A |
| 端子構造 |
プリント基板端子 |
- 定格/性能
情報更新 : 2024/07/25
| 絶縁方式 | フォト・ボル・カプラ | |
|---|---|---|
| ゼロクロス機能 | なし | |
| 動作表示灯 | なし | |
| 端子構造 | プリント基板端子 | |
| 取りつけ方法 | プリント基板取りつけ、ソケット | |
| 入力 | 定格入力電圧 | DC5V | 使用電圧範囲 | DC4～6V | 入力インピーダンス | 830Ω±20% | 動作電圧 | DC4V以下 | 復帰電圧 | DC1V以上 |
| 出力 | 定格負荷電圧 | DC5～100V AC5～240V | 負荷電圧範囲 | DC3～125V AC3～264V | 負荷電流 | DC10µA～0.6A AC100µA～0.6A | サージオン電流耐量 | 6A (10ms) |
| 動作時間 | 6ms以下(入力に定格電圧印加時の値) |
|---|---|
| 復帰時間 | 10ms以下(入力に定格電圧印加時の値) |
| 漏れ電流 | 10µA以下 (DC125Vにて) 100µA以下 (AC200Vにて) |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | 入力と出力間: AC2500V 50/60Hz 1min |
| 耐振動 | 10～55～10Hz 片振幅 0.75mm (複振幅 1.5mm) |
| 耐衝撃 | 1000m/s2 |
| 使用周囲温度 | -30～85℃ (ただし、氷結、結露しないこと) |
| 保存温度 | -30～100℃ (ただし、氷結、結露しないこと) |
| 使用周囲湿度 | 45～85%RH |
| 質量 | 約3.1g |
| 接続ソケット形式 | P6D-04P |
情報更新 : 2024/07/25

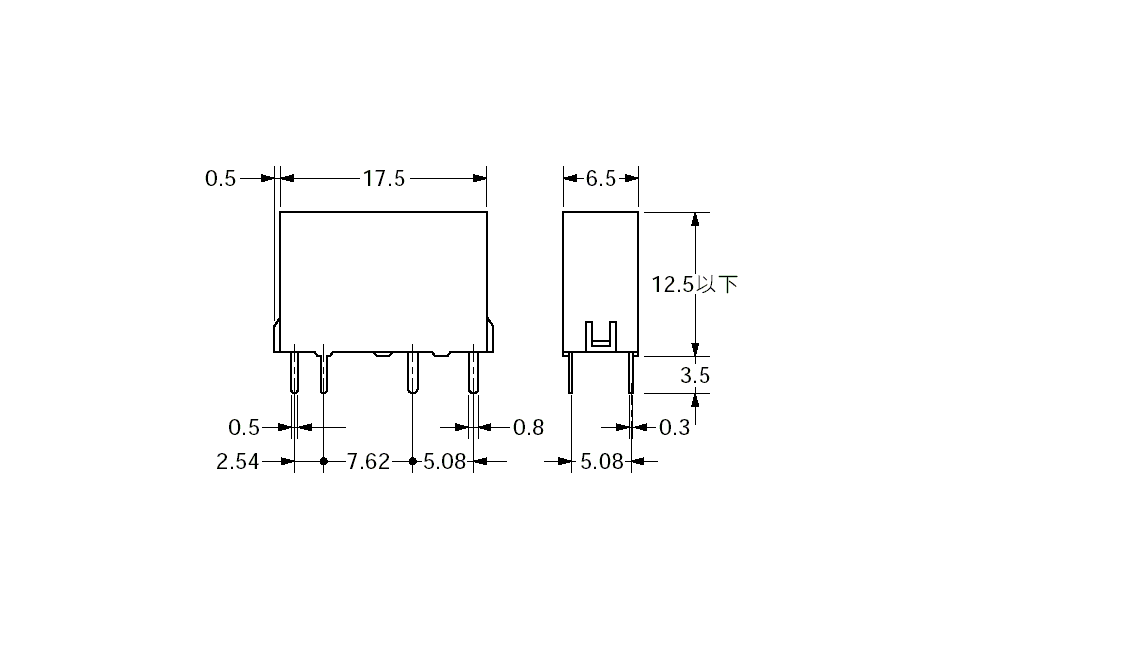

- 外形図
情報更新 : 2024/07/25

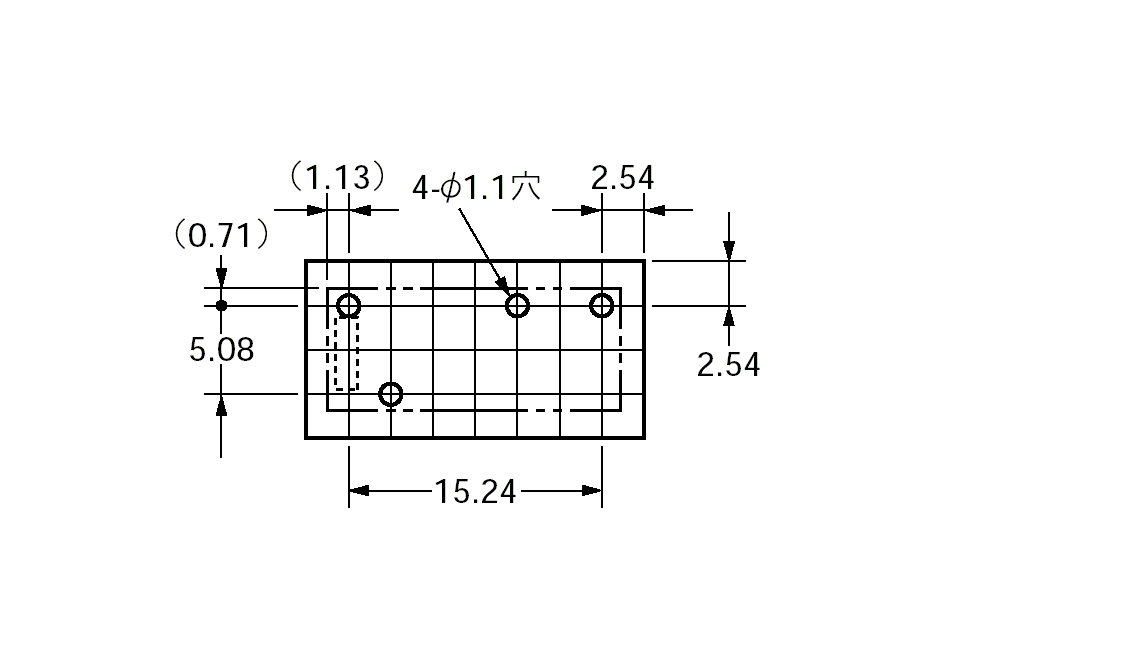

取りつけ穴加工図
情報更新 : 2024/07/25
- 接続図
情報更新 : 2024/07/25

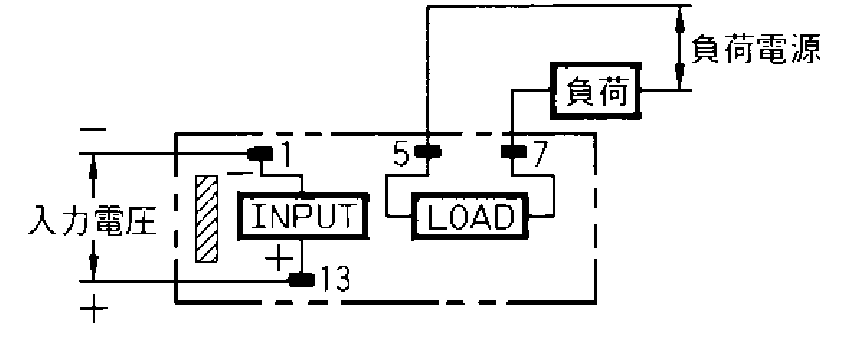

端子配置/内部接続
情報更新 : 2024/07/25
- 特性図
情報更新 : 2024/07/25

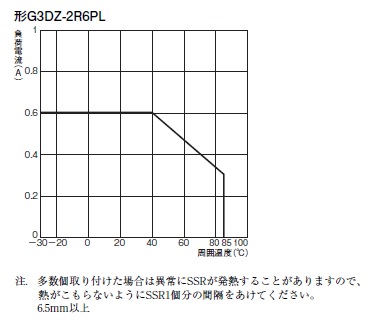

負荷電流-周囲温度定格

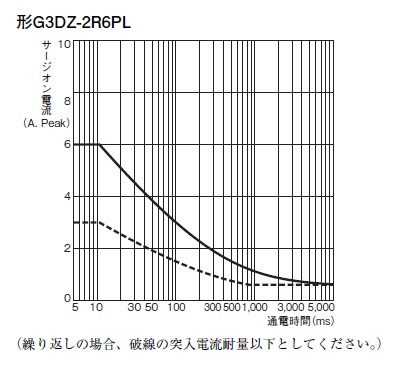

サージオン電流耐量
情報更新 : 2024/07/25
