EE-SY672

感度ボリウム付反射形（直流光）フォト・マイクロセンサ


フォト・マイクロセンサ, 感度ボリウム付き, タテ形, 反射形, 検出距離: 1～5mm, しゃ光時ON/入光時ON（切替可）, NPN出力, コネクタタイプ

タイプ タテ形
発光方式 直流光
検出方式 反射形
検出距離 反射率90%の白色紙15×15mm: 1～5mm
制御出力（出力形式） NPNオープンコレクタ出力
動作モード しゃ光時ON/入光時ON(切替可)
接続方式 コネクタタイプ

EE-SY671 / 672の形式一覧

  • 定格/性能

情報更新 : 2024/07/25

定格
タイプタテ形
発光方式直流光
検出方式反射形
検出距離反射率90%の白色紙15×15mm: 1～5mm
動作モードしゃ光時ON/入光時ON(切替可)
標準検出物体15×15mm以上の不透明体、透明体
応差検出距離3mm、横方向: 0.5mm
光源（ピーク発光波長）GaAs赤外発光ダイオード (940nm)
表示灯入光時点灯(赤色)
電源電圧DC5～24V ±10%
リップル(p-p) 10%以下
消費電流40mA
制御出力出力形式NPNオープンコレクタ出力
負荷電源電圧DC5～24V
負荷電流100mA以下
残留電圧負荷電流100mA時: 0.8V以下
負荷電流40mA時: 0.4V以下
応答周波数50Hz以上
平均値: 500Hz
受光面照度蛍光灯: 1500lx以下
周囲温度範囲動作時: -25～55℃
保存時: -30～80℃
周囲湿度範囲動作時: 5～85%RH
保存時: 5～95%RH
耐振動耐久: 20～2000Hz ピーク加速度 100m/s2 複振幅 1.5mm X、Y、Z各方向 2h（4min周期）
耐衝撃耐久: 500m/s2 X、Y、Z各方向 3回
保護構造IP50
接続方式コネクタタイプ (直接はんだづけ可能)
質量約3.5g (調整用ドライバ含む)
材質ケース: ポリブチレンテレフタレート(PBT)
投・受光部: ポリカーボネート(PC)
付属品調整用ドライバ

情報更新 : 2024/07/25

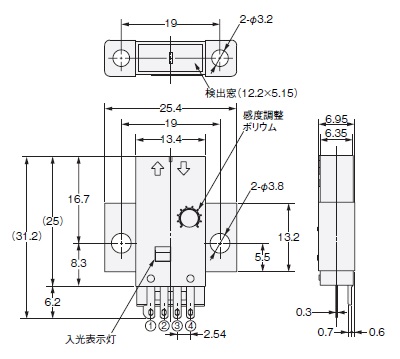

  • 外形図

情報更新 : 2024/07/25

端子配置

情報更新 : 2024/07/25

  • 入出力段回路図

情報更新 : 2024/07/25

出力回路

タイムチャート

情報更新 : 2024/07/25

  • 特性データ（参考値）

情報更新 : 2024/07/25

情報更新 : 2024/07/25

  • CAD

ログイン / 会員登録 いただくと、CADデータをダウンロードすることができます。

商品形式 商品概要 CADダウンロード
EE-SY672 反射型タテ形 検出距離1-5mm 直流光方式 NPN出力 ダウンロード
EE-1001 コネクタ ダウンロード
EE-1009 コネクタ ダウンロード
EE-1006 コード付きコネクタ ダウンロード
EE-1006A コネクタ保持金具 ダウンロード
EE-1010 コード付きコネクタ, ロック機構内蔵 ダウンロード
EE-1010-R ロボットコード付きコネクタ, ロック機構内蔵 ダウンロード
