ラチェットリレー, 2極, 開放形, はんだ付け端子, AC200/(220)V

在庫/販売状況

2025/04/28 00:00 情報更新
販売状況 販売中
機種区分 標準在庫機種
在庫状況 〇
標準価格(税別) ¥ 6,900

詳細情報

定格/性能

情報更新：2024/07/25

定格

保護構造開放型
端子構造はんだづけ端子
コイルコイル定格AC200V 50Hz 37mA
AC200V 60Hz 32mA
AC220V 60Hz 36.8mA
コイル抵抗671Ω
動作電圧（セット電圧）80%以下
復帰電圧（リセット電圧）10%以上
最大許容電圧110%
消費電力約13.5VA 起動時/約6.4VA 定格
接点定格負荷AC220V 5A (抵抗負荷)
AC220V 3A (誘導負荷 (cosφ=0.4))
DC24V 5A (抵抗負荷)
DC24V 4A (誘導負荷 (L/R=7ms))
接点電圧の最大値AC250V
DC250V
接点電流の最大値AC: 5A
DC: 5A
最大開閉容量1100VA (抵抗負荷)
660VA (誘導負荷 (cosφ=0.4))
120W (抵抗負荷)
100W (誘導負荷 (L/R=7ms))
接点構成2c
接触機構シングル
接点材質Ag合金

性能

接触抵抗50mΩ以下 (DC5V 1A 電圧降下法)
動作時間60ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず)
最大開閉頻度機械的: 1200回/時間
定格負荷: 1200回/時間
絶縁抵抗コイルと接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
異極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
同極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧コイルと接点間: AC2000V 50/60Hz 1min
異極接点間: AC2000V 50/60Hz 1min
同極接点間: AC1000V 50/60Hz 1min
耐振動（耐久）10～55～10Hz 片振幅 0.75mm (複振幅 1.5mm)
耐振動（誤動作）10～55～10Hz 片振幅 0.25mm (複振幅 0.5mm)
耐衝撃（耐久）500m/s2
耐衝撃（誤動作）100m/s2
耐久性（機械的）500万ステップ以上 (開閉ひん度1,200回/h)
耐久性（電気的）50万ステップ以上 (23℃、定格負荷、開閉ひん度1,200回/h)
故障率DC5V 1A (P水準、参考値) (開閉ひん度60回/min)
使用温度範囲-10～55℃（ただし、氷結、結露しないこと）
使用湿度範囲5～85%RH
質量約240g
取りつけ方法ねじ取りつけ

外形図

情報更新：2024/07/25

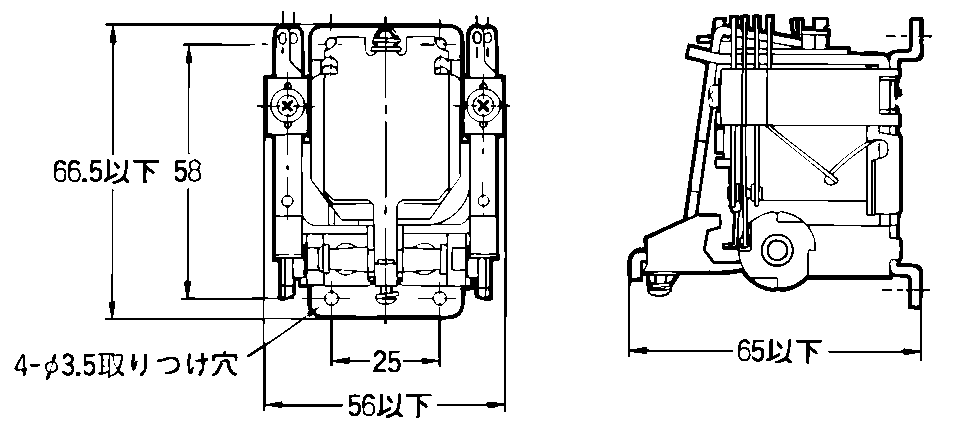

外形図

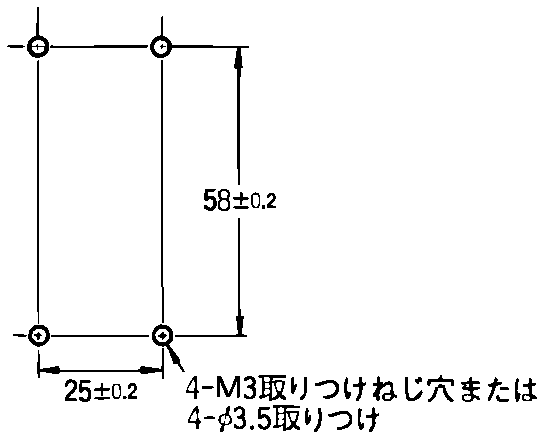

取りつけ穴加工図

端子配置/内部接続

情報更新：2024/07/25

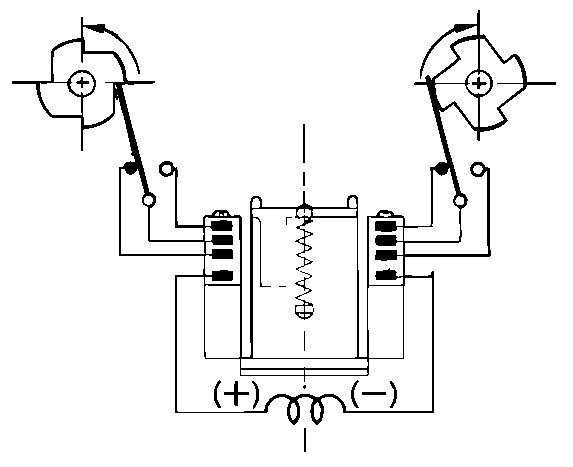

端子配置/内部接続

特性図

情報更新：2024/07/25

電気的寿命曲線

RoHS/REACH対応状況

情報更新：2025/4/16

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
鉛
（PB）		 水銀
（Hg）		 カドミウム
（Cd）		 六価クロム
（Cr(VI)）		 ポリ臭化
ﾋﾞﾆﾌｪﾙ
（PBB）		 ポリ臭化
ｼﾞﾌｪﾆﾙｴｰﾃﾙ
(PBDE)		 環境保護
使用期限
O O X O O O 10
