商品概要
画像をクリックすると大きくなります
瞬停対策ブロック, 入力 DC24V, 出力 22.5V(バックアップ動作時)
在庫/販売状況
2025/09/09 00:00 情報更新販売状況 | 販売中 |
---|---|
機種区分 | 標準在庫機種 |
在庫状況 | 〇 |
標準価格(税別) | ¥ 28,500 |
詳細情報
定格/性能
情報更新:2025/09/04
入力条件 | 定格入力電圧 | DC24~28V |
---|---|---|
入力電流 | 0.4A (充電時) 0.18A (待機時) | |
付属機能 | 過電流保護 | 有、自動復帰 |
過電圧保護 | 有、電断復帰 | |
直列運転 | 不可 | |
並列運転 | 可 (4台まで接続可能) | |
出力表示灯 | 有(色: 緑) | |
絶縁耐圧 | 耐電圧 | (DC接続端子一括)と(PE)間: AC1kV 1min 検出電流20mA (DC接続端子一括・PE)と(信号出力端子一括)間: AC500V 1min 検出電流20mA |
絶縁抵抗 | (DC接続端子一括)と(PE)間: 100MΩ以上 DC500V | |
環境 | 耐振動 | 10~55Hz 片振幅0.375mm 3方向 各2h |
耐衝撃 | 150m/s2、6方向 各3回 | |
使用周囲温度 | -20~60℃ | |
保存温度 | -25~65℃ | |
使用周囲湿度 | 25~85% | |
保存湿度 | 25~90% | |
構造 | 構造 | カバー付きタイプ |
端子台タイプ | ねじ端子 | |
取りつけ | DINレール取りつけ |
備考
インバータによっては出力仕様として、出力周波数を50/60Hzと表示されているものもありますが、パワーサプライの内部温度上昇により発煙・焼損の恐れがありますので、インバータの出力をパワーサプライの電源として使用しないでください。
取りつけ図
情報更新:2025/09/04
取りつけ状態

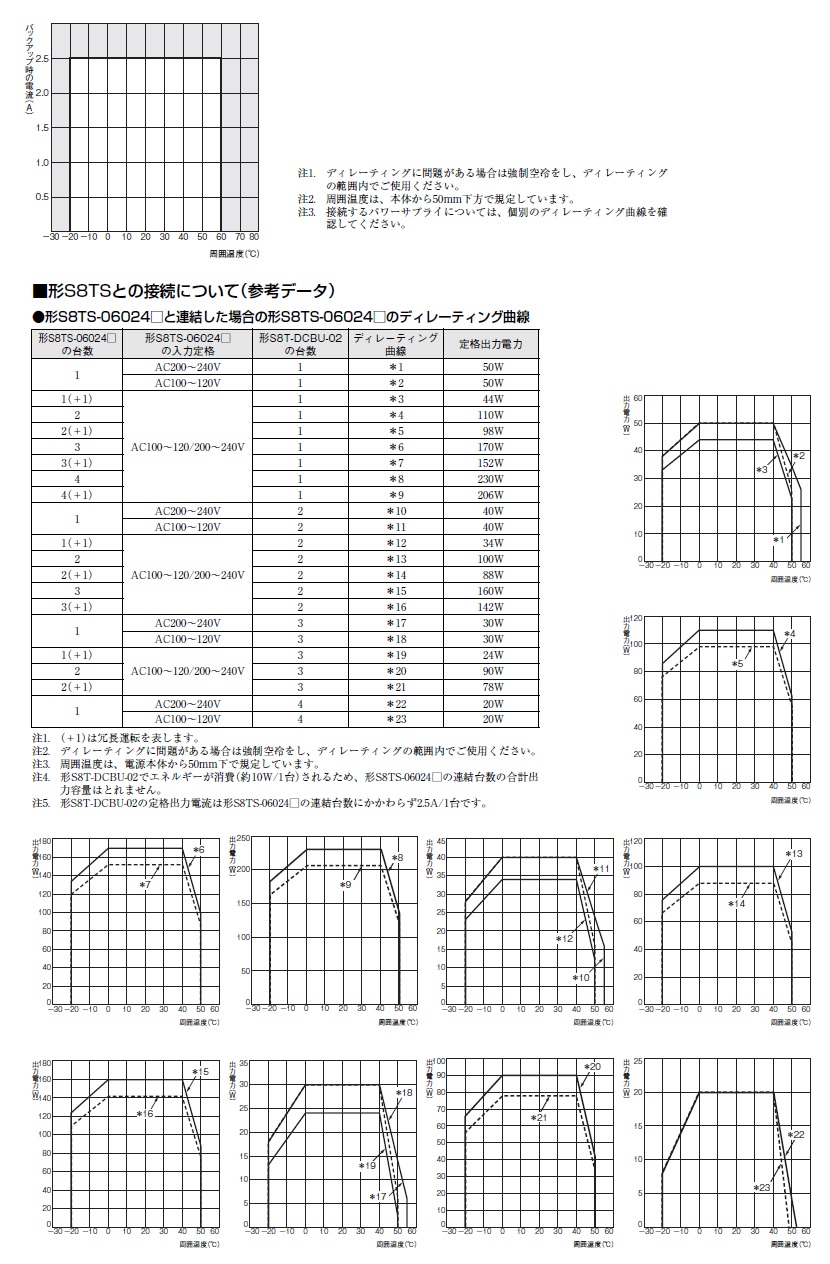

ディレーティング曲線
情報更新:2025/09/04

CAD
RoHS/REACH対応状況
情報更新:2025/9/03
EU RoHS
対応状況 | 対応予定月 | 非含有証明書 |
---|---|---|
対応済み | ダウンロードはこちら |
中国 RoHS
中国 RoHS表 | ||||||
---|---|---|---|---|---|---|
鉛 (PB) |
水銀 (Hg) |
カドミウム (Cd) |
六価クロム (Cr(VI)) |
ポリ臭化 ビニフェル (PBB) |
ポリ臭化 ジフェニルエーテル (PBDE) |
環境保護 使用期限 |
X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
LR型式承認 (イギリス 船舶規格) |
DNV型式承認 (ノルウェー 船舶規格) |
BV型式承認 (フランス 船舶規格) |
KR型式承認 (韓国 船舶規格) |
NK型式承認 (日本 船舶規格) |
ABS型式承認 (アメリカ 船舶規格) |
---|---|---|---|---|---|
No | No | No | No | No | No |
