超長距離タイプ近接センサ, 円柱型, 平面取りつけ, 検出距離 100mm, コード引き出しタイプ, 1m
在庫/販売状況
2025/05/30 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 78,000 |
詳細情報
定格/性能
情報更新：2024/08/08
| 検出ヘッドサイズ | φ106 |
|---|---|
| タイプ | 円柱型、差動コイル形 |
| 電源の種類 | 直流3線式 |
| 検出距離 | 100mm ±10% |
| 設定距離 | 0～80mm |
| 応差 | 検出距離の15%以下 |
| 検出可能物体 | 磁性金属、非磁性金属 |
| 標準検出物体 | 鉄200×200×1mm |
| 応答時間 | 100ms以下 |
| 電源電圧 | DC10～30V リップル(p-p) 10%以下 |
| 使用電圧範囲 | DC10～30V |
| 消費電流 | 40mA以下 |
| 制御出力（出力形式） | NPN |
| 制御出力（開閉容量） | 200mA以下 |
| 制御出力（残留電圧） | 1V以下 |
| 表示灯 | 動作表示灯(赤) |
| 動作モード | NO |
| 保護回路 | 逆接続保護 サージ吸収 |
| 使用温度範囲 | -25～55℃ |
| 保存温度範囲 | -25～55℃ |
| 使用湿度範囲 | 35～95%RH |
| 保存湿度範囲 | 35～95%RH |
| 温度の影響 | -10～+40℃の温度範囲内で、20℃時の検出距離の±30%以下 |
| 電圧の影響 | 定格電源電圧±10%の範囲内で、定格電源電圧時の検出距離の±5%以下 |
| 絶縁抵抗 | 充電部一括とケース間: 5MΩ以上(DC500Vメガにて) |
| 耐電圧 | 充電部一括とケース間: AC500V 50/60Hz 1min |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 200m/s2 X、Y、Z各方向 10回 |
| 保護構造 | IEC: IP66 |
| 接続方式 | コード引き出しタイプ (1m) |
| 質量 | 梱包状態: 約1500g |
| 材質 | ケース: アルミダイカスト 検出面: エポキシ樹脂 |
| 付属品 | 取扱説明書 |

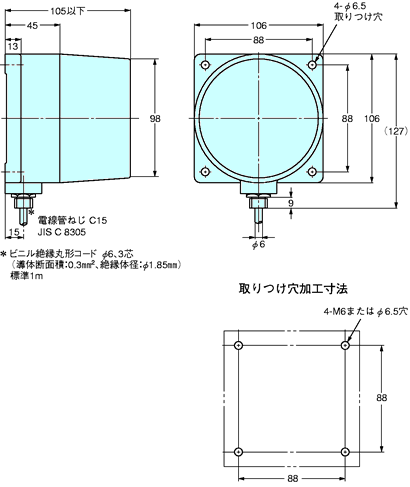

外形図
情報更新：2024/08/08
外形図

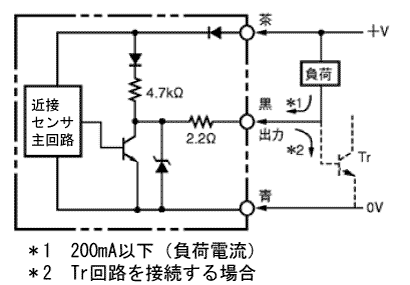

出力段回路図
情報更新：2024/08/08
出力段回路図

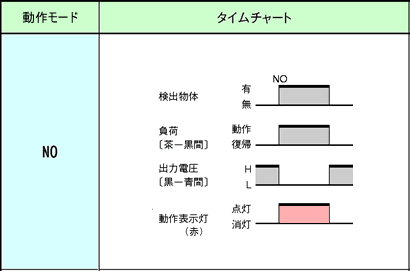

タイムチャート

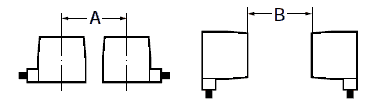

相互干渉
情報更新：2024/08/08
相互干渉
A: 300mm以上、B: 300mm以上
周囲金属の影響
情報更新：2024/08/08

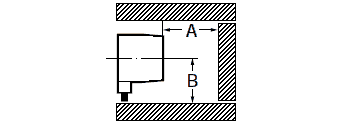

周囲金属の影響
A: 250mm以上、B: 250mm以上
特性図
情報更新：2024/08/08

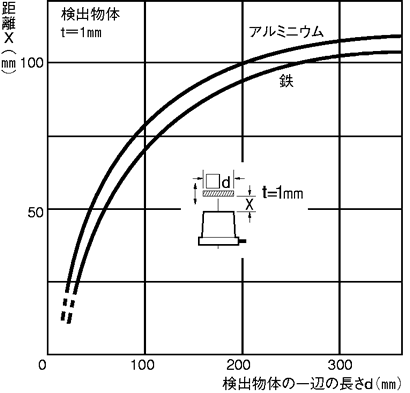

検出物体の大きさと材質による影響

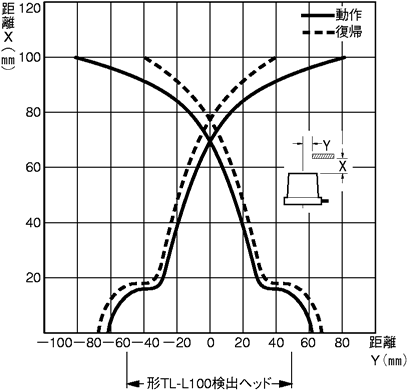

検出領域
CAD
RoHS/REACH対応状況
情報更新：2025/5/22
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
