フラットタイプ近接センサ
検出ヘッドサイズ |
10mm×6mm×27mm |
---|---|
タイプ |
角型、非シールドタイプ |
電源の種類 |
直流3線式 |
検出距離 |
3mm ±10% |
設定距離 |
0~2.4mm |
動作モード |
NC |
情報更新 : 2024/02/05
検出ヘッドサイズ | 10mm×6mm×27mm |
---|---|
タイプ | 角型、非シールドタイプ |
電源の種類 | 直流3線式 |
検出距離 | 3mm ±10% |
設定距離 | 0~2.4mm |
応差 | 検出距離の10%以下 |
検出可能物体 | 磁性金属(非磁性金属は検出距離が低下します) |
標準検出物体 | 鉄12×12×1mm |
応答周波数 | 600Hz(平均値) |
電源電圧 | DC12~24V リップル(p-p) 10%以下 |
使用電圧範囲 | DC10~30V |
消費電流 | DC24V、無負荷時: 15mA以下 |
制御出力(出力形式) | NPNオープンコレクタ |
制御出力(開閉容量) | 100mA以下 (DC30V以下) |
制御出力(残留電圧) | 1V以下 (負荷電流100mA、コード長2m時) |
表示灯 | 検出表示灯(赤) |
動作モード | NC |
保護回路 | 逆接続保護 サージ吸収 |
使用温度範囲 | -25~70℃ |
保存温度範囲 | -25~70℃ |
使用湿度範囲 | 35~95%RH |
保存湿度範囲 | 35~95%RH |
温度の影響 | -25~+70℃の温度範囲内で、23℃時の検出距離の±10%以下 |
電圧の影響 | 定格電源電圧±10%の範囲内で、定格電源電圧時の検出距離の±2.5%以下 |
絶縁抵抗 | 充電部一括とケース間: 50MΩ以上(DC500Vメガにて) |
耐電圧 | 充電部一括とケース間: AC1000V 50/60Hz 1min |
耐振動 | 耐久: 10~55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
耐衝撃 | 耐久: 500m/s2 X、Y、Z各方向 3回 |
保護構造 | IEC: IP67 社内規格: 耐油 |
接続方式 | コード引き出しタイプ (2m) |
質量 | 梱包状態: 約70g |
材質 | ケース: 耐熱ABS 検出面: 耐熱ABS |
付属品 | 取扱説明書、取りつけ金具 |
情報更新 : 2024/02/05
情報更新 : 2024/02/05
外形図
情報更新 : 2024/02/05
情報更新 : 2024/02/05
出力段回路図

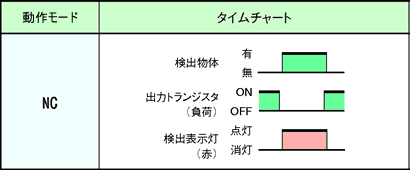

タイムチャート
情報更新 : 2024/02/05
情報更新 : 2024/02/05
相互干渉
A: 90mm以上、B: 30mm以上
情報更新 : 2024/02/05
情報更新 : 2024/02/05
周囲金属の影響
l: 3mm以上、m: 0mm以上、n: 12mm以上
情報更新 : 2024/02/05
