E2J-W20MA 1M
静電容量形アンプ分離近接センサ（長距離タイプ）
アンプ分離近接センサ, 検出距離 20mm, コード長 1m
| 検出ヘッドサイズ |
30mm×5.5mm×40mm |
|---|---|
| タイプ |
長距離タイプ、フラット型 センサヘッド、静電容量形、非シールドタイプ |
| 検出距離 |
20mm |
- 定格/性能
情報更新 : 2024/02/05
| 検出ヘッドサイズ | 30mm×5.5mm×40mm |
|---|---|
| タイプ | 長距離タイプ、フラット型 センサヘッド、静電容量形、非シールドタイプ |
| 検出距離 | 20mm |
| 応差 | 検出距離の15%以下 |
| 検出可能物体 | 導体および誘電体 |
| 標準検出物体 | 接地された金属板50×50×1mm |
| 応答周波数 | 70Hz |
| 表示灯 | 検出表示灯(黄) |
| 使用温度範囲 | -10～55℃ |
| 保存温度範囲 | -10～55℃ |
| 使用湿度範囲 | 35～85%RH |
| 保存湿度範囲 | 35～85%RH |
| 耐振動 | 耐久: 10～500Hz 複振幅 2mm または 150m/s2 X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 500m/s2 X、Y、Z各方向 3回 |
| 保護構造 | IEC: IP66 |
| 接続方式 | M8コネクタ中継タイプ (1m) |
| 質量 | 梱包状態: 約40g |
| 材質 | ケース: 耐熱ABS |
| 組合せアンプ/ヘッド | E2J-JC4A |
情報更新 : 2024/02/05
- 外形図
情報更新 : 2024/02/05

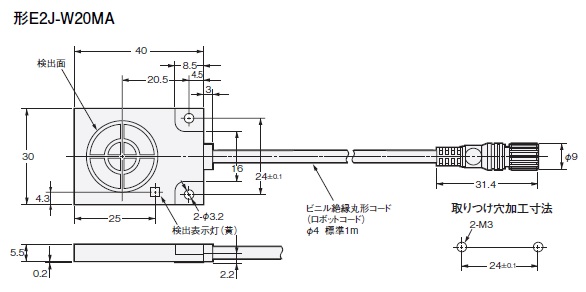

外形図
情報更新 : 2024/02/05
- 出力段回路図
情報更新 : 2024/02/05
タイムチャート
情報更新 : 2024/02/05
- 相互干渉
情報更新 : 2024/02/05

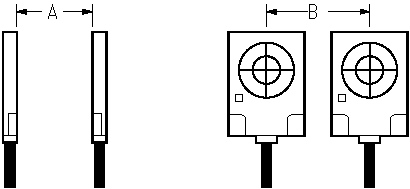

相互干渉
A: 70mm以上、B: 50mm以上
情報更新 : 2024/02/05
- 周囲金属の影響
情報更新 : 2024/02/05

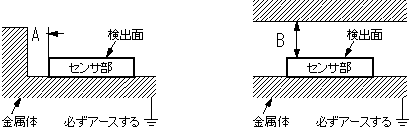

周囲金属の影響
A: 20mm以上、B: 40mm以上
情報更新 : 2024/02/05
- 特性図
情報更新 : 2024/02/05

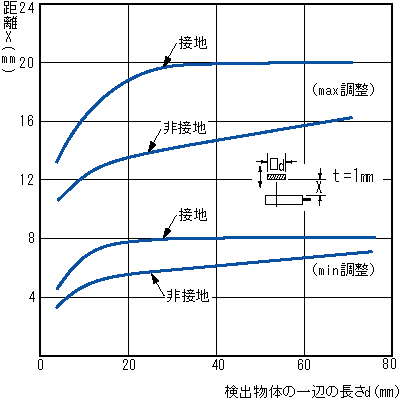

検出物体の大きさと材質による影響

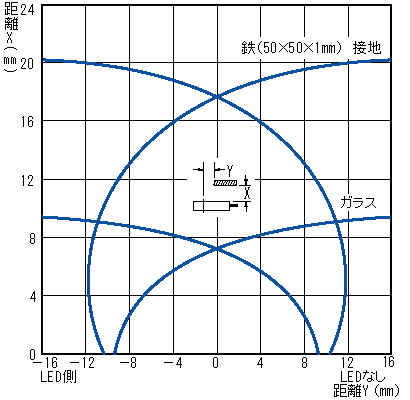

検出領域
情報更新 : 2024/02/05
