オールステンレスボディ近接センサ
検出ヘッドサイズ |
M8 |
---|---|
タイプ |
円柱型(ネジつき)、シールドタイプ |
電源の種類 |
直流3線式 |
検出距離 |
1.5mm ±10% |
設定距離 |
0~1.05mm |
動作モード |
NO |
情報更新 : 2024/02/05
検出ヘッドサイズ | M8 |
---|---|
タイプ | 円柱型(ネジつき)、シールドタイプ |
電源の種類 | 直流3線式 |
検出距離 | 1.5mm ±10% |
設定距離 | 0~1.05mm |
応差 | 検出距離の15%以下 |
検出可能物体 | 磁性金属(非磁性金属は検出距離が低下します) |
標準検出物体 | 鉄8×8×1mm |
応答周波数 | 200Hz(平均値) |
電源電圧 | DC12~24V リップル(p-p) 10%以下 |
使用電圧範囲 | DC10~30V |
消費電流 | 10mA以下 |
制御出力(出力形式) | PNPオープンコレクタ |
制御出力(開閉容量) | 200mA以下 |
制御出力(残留電圧) | 2V以下 (負荷電流200mA以下、コード長2m時) |
表示灯 | 動作表示灯(黄) |
動作モード | NO |
保護回路 | 負荷短絡保護 出力逆接続保護 電源逆接続保護 サージ吸収 |
使用温度範囲 | -25~70℃ |
保存温度範囲 | -25~70℃ |
使用湿度範囲 | 35~95%RH |
保存湿度範囲 | 35~95%RH |
温度の影響 | -25~+70℃の温度範囲内で、23℃時の検出距離の±20%以内 |
電圧の影響 | 定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±1%以内 |
絶縁抵抗 | 充電部一括とケース間: 50MΩ以上(DC500Vメガにて) |
耐電圧 | 充電部一括とケース間: AC1000V 50/60Hz 1min |
耐振動 | 耐久: 10~55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
耐衝撃 | 耐久: 500m/s2 X、Y、Z各方向 10回 |
保護構造 | IEC: IP67 |
接続方式 | コード引き出しタイプ (2m) |
質量 | 梱包状態: 約90g |
材質 | ケース: ステンレス (SUS303) 検出面: ステンレス (SUS303) 締めつけナット: ステンレス 歯付座金: 鉄 亜鉛メッキ |
付属品 | 取扱説明書 |
情報更新 : 2024/02/05
情報更新 : 2024/02/05
外形図
情報更新 : 2024/02/05
情報更新 : 2024/02/05

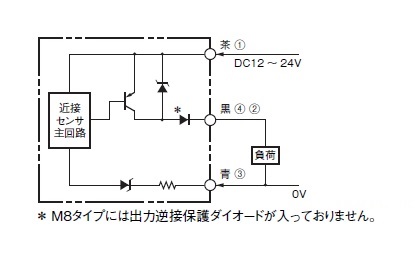

出力段回路図
タイムチャート
情報更新 : 2024/02/05
情報更新 : 2024/02/05
相互干渉
A: 35mm以上、B: 30mm以上
情報更新 : 2024/02/05
情報更新 : 2024/02/05
周囲金属の影響
鉄材
l: 0mm以上、φd: 8mm以上、D: 0mm以上、m: 4.5mm以上、n: 30mm以上
アルミ材
l: 10mm以上、φd: 50mm以上、D: 10mm以上、m: 4.5mm以上、n: 50mm以上
情報更新 : 2024/02/05
情報更新 : 2024/02/05
検出物体の大きさと材質による影響
検出領域
残留電圧特性
情報更新 : 2024/02/05
商品形式 | 商品概要 | CADダウンロード |
---|---|---|
E2FM-X1R5B1 | 直流3線式/コード引き出しタイプ シールド M8 検出距離1.5mm PNP出力 | ダウンロード |
