E2EY-X4C1 2M
アルミ検出用（アンプ内蔵タイプ）近接センサ
アルミ検出用アンプ内蔵近接センサ, シールドタイプ, M18, 検出距離 4mm, 直流3線式, NPN, NO, コード引き出しタイプ, 2m
| 検出ヘッドサイズ |
M18 |
|---|---|
| タイプ |
円柱型（ネジつき）、シールドタイプ |
| 電源の種類 |
直流3線式 |
| 検出距離 |
4mm ±10% |
| 設定距離 |
0～2.8mm |
| 動作モード |
NO |
- 定格/性能
情報更新 : 2024/08/08
| 検出ヘッドサイズ | M18 |
|---|---|
| タイプ | 円柱型（ネジつき）、シールドタイプ |
| 電源の種類 | 直流3線式 |
| 検出距離 | 4mm ±10% |
| 設定距離 | 0～2.8mm |
| 応差 | 検出距離の20%以下 |
| 検出可能物体 | 非磁性金属(磁性金属は検出しません) |
| 標準検出物体 | アルミ18×18×1mm |
| 応答周波数 | 70Hz（平均値） |
| 電源電圧 | DC12～24V リップル(p-p) 10%以下 |
| 使用電圧範囲 | DC10～30V |
| 消費電流 | 20mA以下 |
| 制御出力（出力形式） | NPNオープンコレクタ |
| 制御出力（開閉容量） | DC30V時: 100mA以下 |
| 制御出力（残留電圧） | 2V以下 (負荷電流100mA、コード長2m時) |
| 表示灯 | 検出表示灯(赤) |
| 動作モード | NO |
| 保護回路 | 負荷短絡保護 電源逆接続保護 サージ吸収 |
| 使用温度範囲 | -10～55℃ |
| 保存温度範囲 | -10～55℃ |
| 使用湿度範囲 | 35～95%RH |
| 保存湿度範囲 | 35～95%RH |
| 温度の影響 | -10～+55℃の温度範囲内で、23℃時の検出距離の±20%以下 |
| 電圧の影響 | 定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±2.5%以下 |
| 絶縁抵抗 | 充電部一括とケース間: 50MΩ以上(DC500Vメガにて) |
| 耐電圧 | 充電部一括とケース間: AC1000V 50/60Hz 1min |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 1000m/s2 X、Y、Z各方向 10回 |
| 保護構造 | IEC: IP67 社内規格: 耐油 |
| 接続方式 | コード引き出しタイプ (2m) |
| 質量 | 梱包状態: 約140g |
| 材質 | ケース: 黄銅 ニッケルメッキ 検出面: 耐熱ABS 締めつけナット: 黄銅 ニッケルメッキ 歯付座金: 鉄 亜鉛メッキ |
情報更新 : 2024/08/08
- 外形図
情報更新 : 2024/08/08
外形図
情報更新 : 2024/08/08
- 出力段回路図
情報更新 : 2024/08/08
出力段回路図
タイムチャート
情報更新 : 2024/08/08
- 相互干渉
情報更新 : 2024/08/08
相互干渉
A: 50mm以上、B: 35mm以上
情報更新 : 2024/08/08
- 周囲金属の影響
情報更新 : 2024/08/08
周囲金属の影響
l: 0mm以上、φd: 18mm以上、D: 0mm以上、m: 20mm以上、n: 27mm以上
情報更新 : 2024/08/08
- 特性図
情報更新 : 2024/08/08

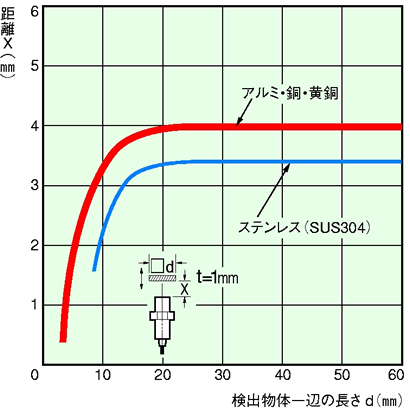

検出物体の大きさと材質による影響

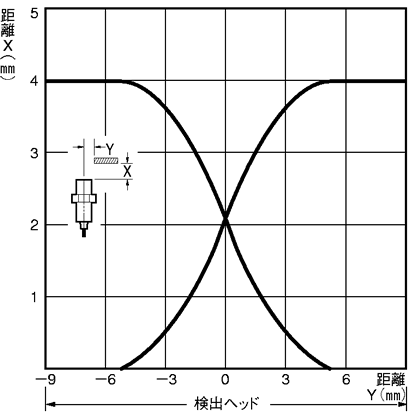

検出領域
情報更新 : 2024/08/08
- CAD
| 商品形式 | 商品概要 | CADダウンロード |
|---|---|---|
| E2EY-X4C1 | アルミ検出用アンプ内蔵近接センサ, シールドタイプ, M18, 検出距離 4mm, 直流3線式, NPN, NO, コード引き出しタイプ |
