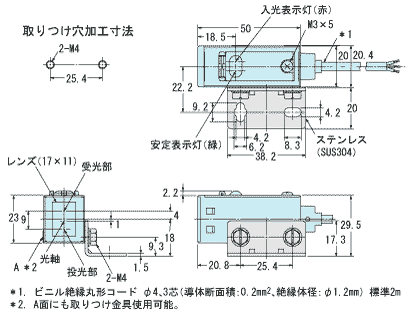

耐油・長距離光電センサ(メタルケース)
検出方式 |
回帰反射形(MSR機能付き) |
---|---|
検出距離 |
反射板E39-R1使用: 3m |
光源 |
赤色発光ダイオード (660 nm) |
接続方式 |
コード引き出しタイプ |
情報更新 : 2024/03/13
形状 | 角型 |
---|---|
検出方式 | 回帰反射形(MSR機能付き) |
検出距離 | 反射板E39-R1使用: 3m |
標準検出物体 | φ75mm以上の不透明体 |
指向角 | 3~10° |
光源 | 赤色発光ダイオード (660 nm) |
電源電圧 | DC10~30V リップル(p-p)10%含む |
消費電流 | 40mA以下 |

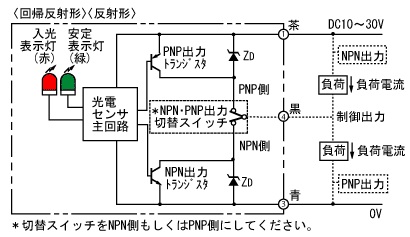

制御出力 | NPN/PNPオープンコレクタ (切替) DC30V以下 100mA以下 残留電圧: 1.2V以下 (NPN出力) 残留電圧: 2V以下 (PNP出力) |
動作モード | 入光ON/遮光ON 切替式 |
保護回路 | 出力短絡保護、電源逆接続保護 |
応答時間 | 動作・復帰: 1ms以下 |
感度調整 | 単回転ボリウム |
使用周囲照度 | 白熱ランプ: 5,000lx以下 太陽光: 10,000lx以下 |
使用温度範囲 | -25~55℃(ただし、氷結、結露しないこと) |
保存温度範囲 | -40~70℃(ただし、氷結、結露しないこと) |
使用湿度範囲 | 35~85%(ただし、結露しないこと) |
保存湿度範囲 | 35~95%(ただし、結露しないこと) |
絶縁抵抗 | 20MΩ以上(DC500Vメガにて) |
耐電圧 | AC1000V 50/60Hz 1min |
耐振動 | 耐久: 10~2000Hz 複振幅 1.5mm または300m/s2 X、Y、Z各方向 0.5h |
耐衝撃 | 耐久: 1000m/s2 X、Y、Z各方向 3回 |
保護構造 | IEC: IP67 社内規格: 耐油 NEMA 6P (ただし、屋内使用に限る) |
接続方式 | コード引き出しタイプ (コード長 2m) |
表示灯 | 入光表示灯(赤)、安定表示灯(緑) |
質量 | 梱包状態: 約160g |
付属品 | 取扱説明書、取りつけ金具(ねじ付)、調整用ドライバ、反射板 |
材質 | ケース: 亜鉛ダイカスト レンズ部: メタクリル樹脂 カバー: ポリエーテルサルフォン 取りつけ金具: ステンレス (SUS304) |
情報更新 : 2024/03/13
情報更新 : 2024/03/13
情報更新 : 2024/03/13
情報更新 : 2024/03/13
情報更新 : 2024/03/13
情報更新 : 2024/03/13
情報更新 : 2024/03/13
情報更新 : 2024/03/13
情報更新 : 2024/03/13
情報更新 : 2024/03/13

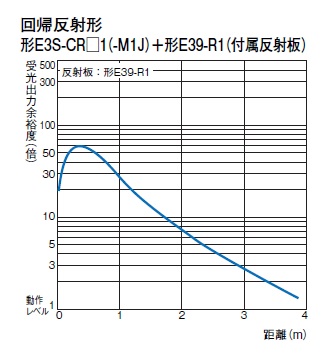

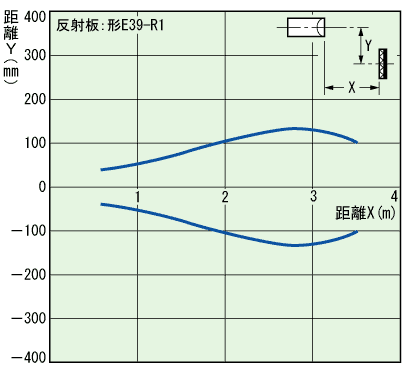

受光出力-距離特性
情報更新 : 2024/03/13
商品形式 | 商品概要 | CADダウンロード |
---|---|---|
E3S-CR11 | 回帰反射形 ヨコ形 コード引出タイプ 検出距離3m | ダウンロード |
E39-R1 | 反射板 | ダウンロード |
E39-R2 | 反射板 | ダウンロード |
E39-R3 | 小型反射板 | ダウンロード |
E39-R4 | 反射板 小型タイプ | ダウンロード |
