HL-5000

小形リミットスイッチ


小形リミットスイッチ, ローラ・レバー形, アース端子 なし

形状・構造 汎用タテ型
アクチュエータ ローラ・レバー形
接点構成 1a1b
保護構造 IP65

HL-5000の形式一覧

  • 定格/仕様
形状・構造汎用タテ型
アクチュエータローラ・レバー形 φ17.5×6.6
樹脂ローラ
定格周波数50/60Hz
接点構成1a1b
負荷一般負荷
開閉能力(AC)抵抗負荷: AC125V 5A/AC250V 5A
ランプ負荷(NC): AC125V 1.5A/AC250V 1A
ランプ負荷(NO): AC125V 0.7A/AC250V 0.5A
誘導負荷: AC125V 3A/AC250V 3A
電動機負荷(NC): AC125V 2A/AC250V 1.5A
電動機負荷(NO): AC125V 1A/AC250V 0.8A
開閉能力(DC)抵抗負荷(NC): DC12V 5A/DC24V 5A/DC125V 0.4A/DC250V 0.4A
抵抗負荷(NO): DC12V 5A/DC24V 5A/DC125V 0.2A/DC250V 0.2A
ランプ負荷: DC12V 3A/DC24V 3A
誘導負荷: DC12V 4A/DC24V 4A
電動機負荷: DC12V 3A/DC24V 3A
許容突入電流常時閉路: 最大24A
常時開路: 最大12A
周囲温度範囲使用時: -5~65℃ (ただし、氷結しないこと)
周囲湿度範囲35~95%RH
許容操作速度5mm/s~0.5m/s
許容操作頻度電気的: 30回/分以下
機械的: 120回/分以下
接触抵抗 (初期値)25mΩ以下
絶縁抵抗100MΩ以上 (DC500Vメガにて)
耐電圧同極端子間: AC1000V 50/60Hz 1min
充電金属部とアース間: AC1500V 50/60Hz 1min
各端子と非充電金属部間: AC1500V 50/60Hz 1min
耐久性機械的: 1000万回以上
耐振動誤動作: 10~55Hz 複振幅 1.5mm
耐衝撃耐久: 最大1000m/s2
誤動作: 最大300m/s2
保護構造IP65
動作に必要な力(OF)規格値 最大 7.35N
もどりの力(RF)規格値 最小 0.98N
動作までの動き(PT)規格値 最大 20°
応差の動き(MD)規格値 最大 12°
動作後の動き(OT)規格値 最小 50°

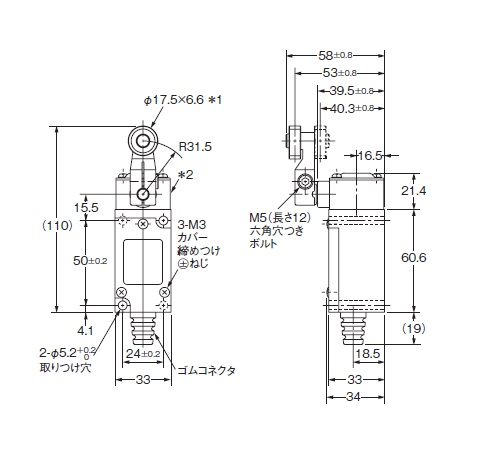

  • 外形図

取りつけ穴加工図

  • 回路構成

  • 特性図

耐久曲線図

電気的:
