DC電子式サーキットプロテクタで異常回路を瞬時に遮断

  • DC電子式サーキットプロテクタで異常回路を瞬時に遮断
  • 現場の課題

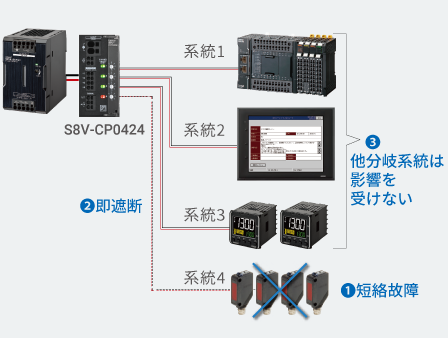

    メカ式サーキットプロテクタで、分岐系統毎の安全設計と、異常発生した系統の保護を行っています。負荷側のセンサに地絡が発生したとき、メカ式サーキットプロテクタは動作特性として遮断領域にバラツキがあるため、瞬時に遮断できず、電線に大電流が流れ続けて事故につながったことがあります。

    改善

    電子式サーキットプロテクタ S8V-CPなら、DC電子式サーキットプロテクタの遮断特性により、設計通り瞬時に確実に遮断します。

    お電話でのお問い合わせ

    0120-919-066 クイック オムロン

    改善の内容

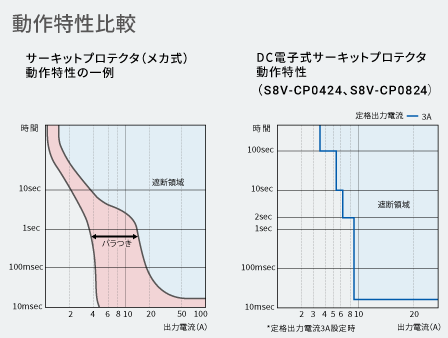

    S8V-CPは、遮断領域にメカ式のようなバラツキがなく、特性図で示された遮断領域では確実に遮断するため、負荷側の地絡や短絡での事故を未然に防止できます。

    • DC電子式サーキットプロテクタで異常回路を瞬時に遮断
    • DC電子式サーキットプロテクタで異常回路を瞬時に遮断
    • DC電子式サーキットプロテクタで異常回路を瞬時に遮断
    DC電子式サーキットプロテクタで異常回路を瞬時に遮断 DC電子式サーキットプロテクタで異常回路を瞬時に遮断 DC電子式サーキットプロテクタで異常回路を瞬時に遮断

    改善のポイント

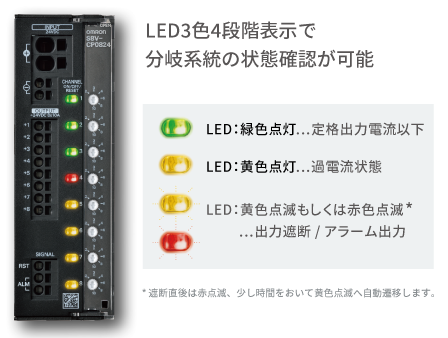

    分岐系統ごとの表示灯のLED3色4段階表示により、分岐系統の状態確認が可能です。このLED表示を確認することで、事故の未然防止に役立ちます。

    事例はご参考ですので、「適合性等」については保証いたしかねます。詳細は免責事項をご覧ください。

    事例番号
    ap10078
