NJシリーズEtherCAT接続ガイド
画像処理システム FHシリーズ

本資料は、オムロン株式会社製 画像処理システム FHシリーズを、コントローラ NJシリーズにEtherCATで接続する手順とその確認方法をまとめたものです。

EtherCAT 設定を通して、設定手順と設定時のポイントを理解することにより、EtherCAT接続することができます。

本資料には、セーフティ機能に関しての記載はされていませんので、セーフティ機能に関しては、「DeviceNet Safety セーフティネットワークコントローラ ユーザーズマニュアル」(SJLB-302)を参照の上、安全に配慮してご使用ください。

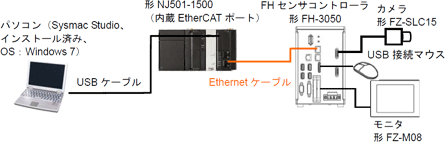

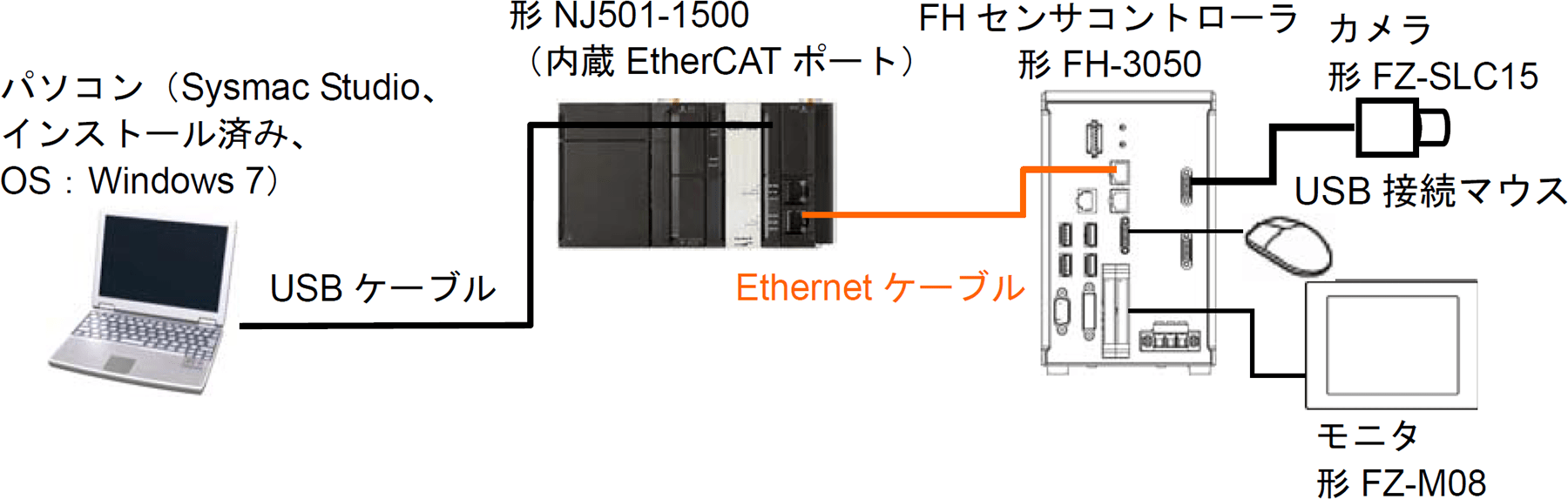

デバイス構成

接続手順を再現するための構成機器は以下のとおりです。

接続ガイドダウンロード

接続ガイド名称 カタログ
番号
ダウンロード
NJシリーズEtherCAT接続ガイド 画像処理システム FHシリーズ SBCZ-969
更新情報 公開日付:2013/09/17 更新日付:2013/09/17
