NJシリーズEtherCAT接続ガイド
変位センサ編(ZW シリーズ)

本資料は、オムロン株式会社製 変位センサ編(ZW シリーズ)を、コントローラ NJシリーズにEtherCATで接続する手順とその確認方法をまとめたものです。

EtherCAT 設定を通して、設定手順と設定時のポイントを理解することにより、EtherCAT接続することができます。

本資料には、セーフティ機能に関しての記載はされていませんので、セーフティ機能に関しては、「DeviceNet Safety セーフティネットワークコントローラ ユーザーズマニュアル」(SJLB-302)を参照の上、安全に配慮してご使用ください。

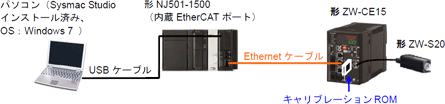

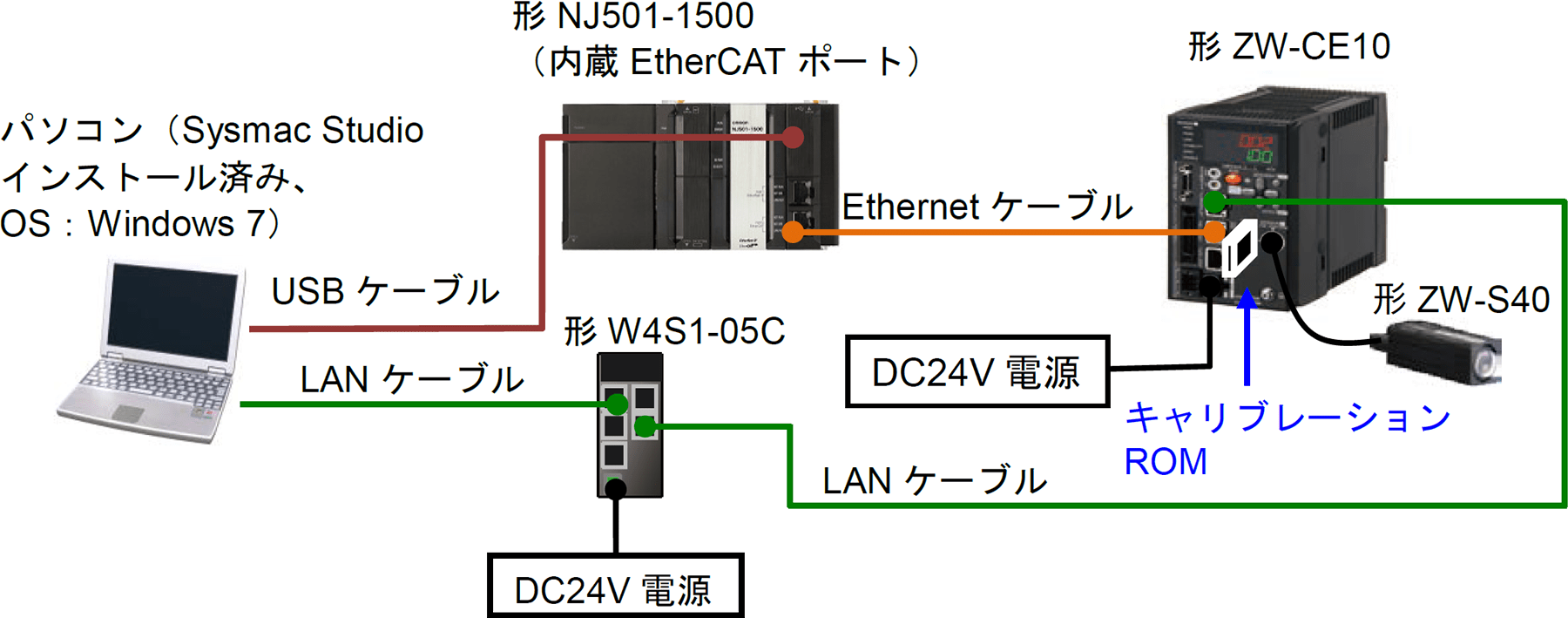

デバイス構成

接続手順を再現するための構成機器は以下のとおりです。

接続ガイドダウンロード

接続ガイド名称 カタログ
番号
ダウンロード
NJシリーズEtherCAT接続ガイド 変位センサ編(ZW シリーズ) SBCZ-918
更新情報 公開日付:2012/11/19 更新日付:2015/02/09

商品情報リンク



NJ501-□□□□ NJシリーズ CPUユニットNJ501-□□□□

機械制御に必要な機能・高速性能と、産業用コントローラとしての安全性・信頼性・保守性を両立したコントローラ。最大で64軸の制御



2019/03 受注終了ZWファイバ同軸変位センサZW

超小型・超軽量。どんな材質でも安定測定。強いセンサヘッド構造のファイバ同軸変位センサ。通信機能として、EtherCAT(R)、EtherNet/IP(TM)を新搭載。

Sysmac統合プラットフォーム

A Fully Integrated Platform ~オートメーションのすべてを統合へ~
