CJシリーズDeviceNet接続ガイド
デジタルタイプセンサ用通信ユニット 形E3X-DRT21-S

本資料は、オムロン株式会社製 デジタルタイプセンサ用通信ユニット 形E3X-DRT21-Sを、コントローラ CJシリーズにDeviceNetで接続する手順とその確認方法をまとめたものです。

DeviceNet 設定を通して、設定手順と設定時のポイントを理解することにより、DeviceNet接続することができます。

本資料には、セーフティ機能に関しての記載はされていませんので、セーフティ機能に関しては、「DeviceNet Safety セーフティネットワークコントローラ ユーザーズマニュアル」(SJLB-302)を参照の上、安全に配慮してご使用ください。

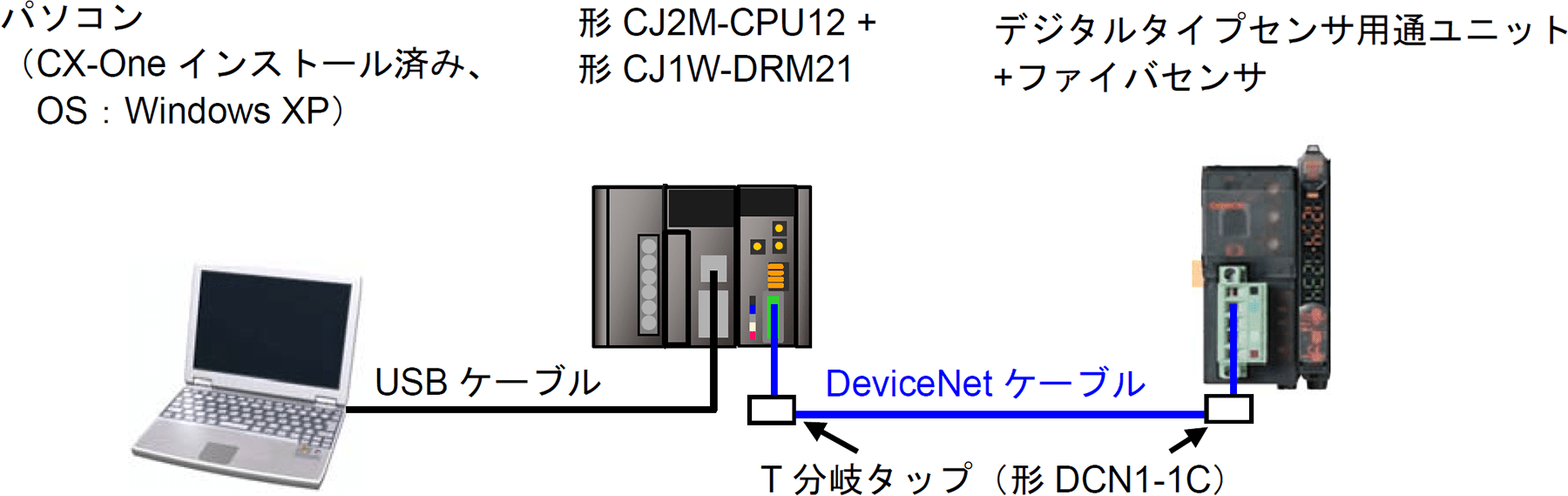

デバイス構成

接続手順を再現するための構成機器は以下のとおりです。

接続ガイドダウンロード

接続ガイド名称 カタログ
番号
ダウンロード
CJシリーズDeviceNet接続ガイド デジタルタイプセンサ用通信ユニット 形E3X-DRT21-S SBCZ-706
更新情報 公開日付:2011/02/13 更新日付:2011/02/13
