NJシリーズEtherCAT接続ガイド
EtherCATスレーブターミナル NXシリーズ I/Oユニット

本資料は、オムロン株式会社製 EtherCATスレーブターミナル NXシリーズ I/Oユニットを、コントローラ NJシリーズにEtherCATで接続する手順とその確認方法をまとめたものです。

EtherCAT 設定を通して、設定手順と設定時のポイントを理解することにより、EtherCAT接続することができます。

本資料には、セーフティ機能に関しての記載はされていませんので、セーフティ機能に関しては、「DeviceNet Safety セーフティネットワークコントローラ ユーザーズマニュアル」(SJLB-302)を参照の上、安全に配慮してご使用ください。

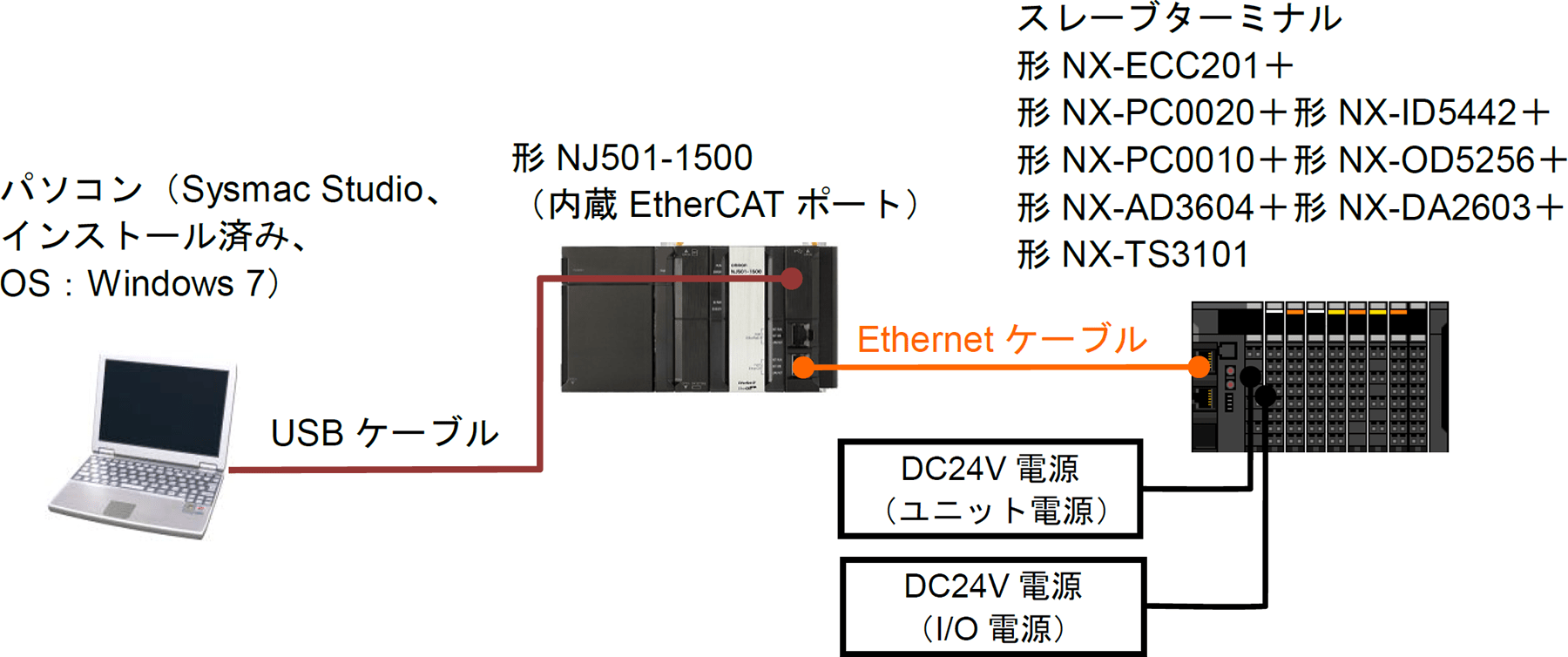

デバイス構成

接続手順を再現するための構成機器は以下のとおりです。

接続ガイドダウンロード

接続ガイド名称 カタログ
番号
ダウンロード
NJシリーズEtherCAT接続ガイド EtherCATスレーブターミナル NXシリーズ I/Oユニット SBCX-033
更新情報 公開日付:2015/03/02 更新日付:2015/03/02

商品情報リンク



NJ501-□□□□ NJシリーズ CPUユニットNJ501-□□□□

機械制御に必要な機能・高速性能と、産業用コントローラとしての安全性・信頼性・保守性を両立したコントローラ。最大で64軸の制御



NX-ECC NXシリーズ EtherCATカプラユニットNX-ECC

EtherCAT対応の高速・高精度なリモートI/Oを、フレキシブルにシステム構築
