XC4

DINコネクタ(中・大電流用)

XC4

国際的に規格された中・大電流用DINコネクタ

形XC4N-0□13, 形XC4W-2111/ 3111/ 3112は2018年6月受注終了予定

※ Web特別価格提供品

(単位:mm)

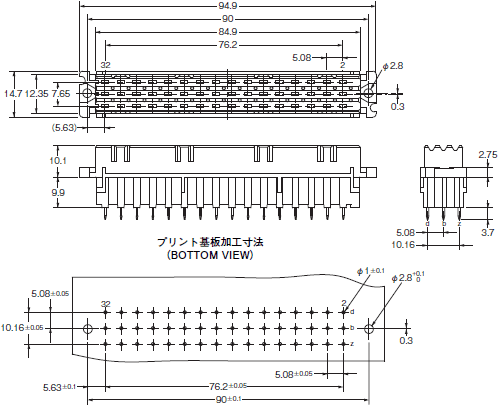

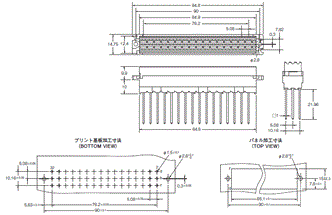

形XC4A DIN-Fタイプ・プラグ

形XC4A-4812(ディップL形端子)

XC4 外形寸法 3

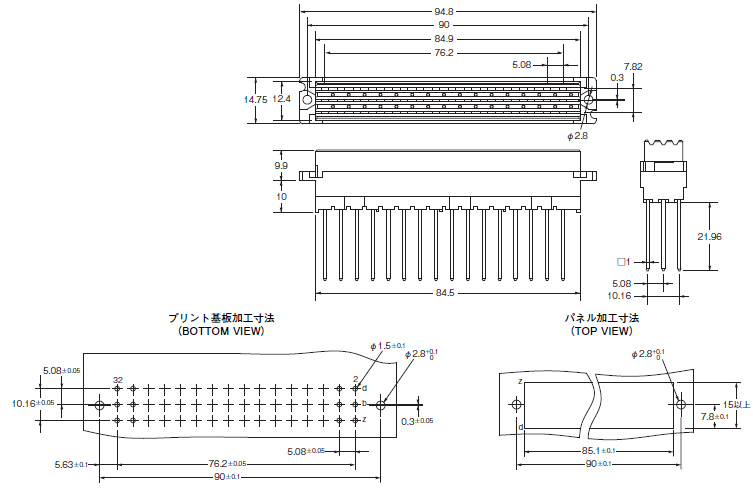

形XC4B DIN-Fタイプ・ソケット

形XC4B-4811
(ディップストレート端子)

XC4 外形寸法 6
XC4 外形寸法 7

形XC4B-4813
(ラッピングストレート端子)

XC4 外形寸法 9
XC4 外形寸法 10

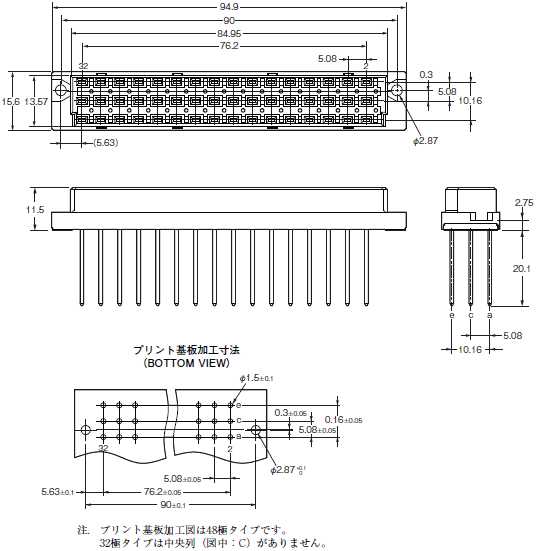

形XC4E DIN-Eタイプ・プラグ

形XC4E-4812
形XC4E-3212
(ディップL形端子)

XC4 外形寸法 13

注. プリント基板加工図は48極タイプです。
   32極タイプは中央列(図中:C)がありません。

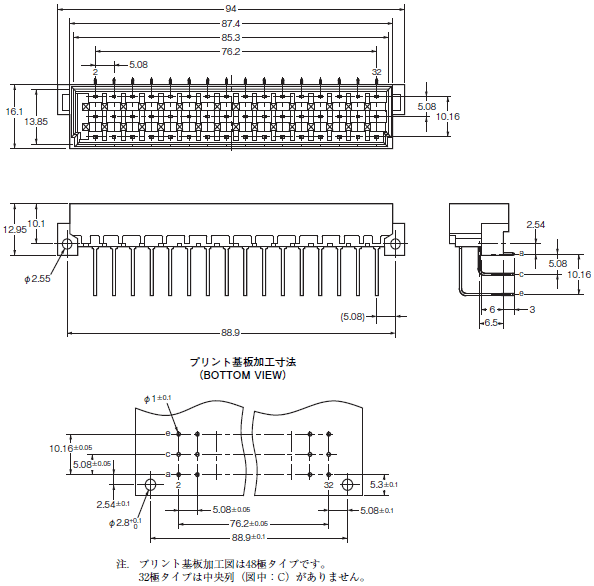

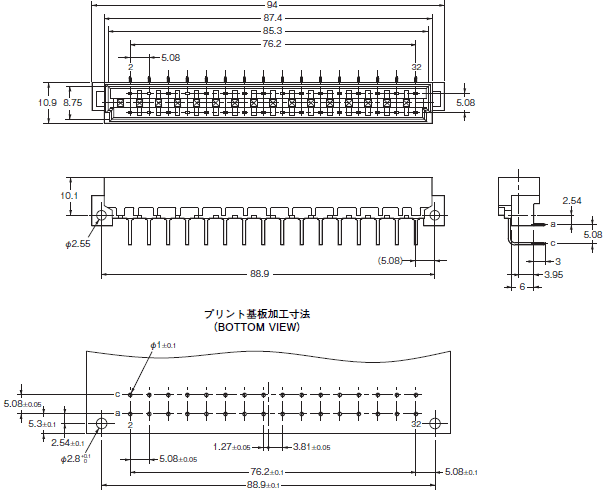

形XC4F DIN-Eタイプ・ソケット

形XC4F-4813
形XC4F-3213
(ラッピングストレート端子)

XC4 外形寸法 17

注. プリント基板加工図は48極タイプです。
   32極タイプは中央列(図中:C)がありません。

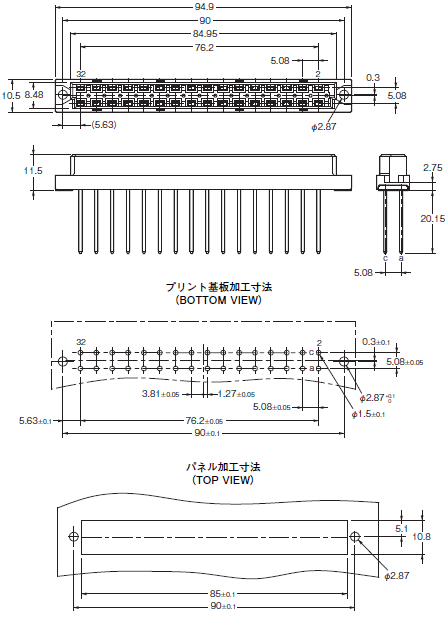

形XC4G DIN-Dタイプ・プラグ

形XC4G-3212(ディップL形端子)

XC4 外形寸法 21

形XC4H DIN-Dタイプ・ソケット

形XC4H-3213(ラッピングストレート端子)

XC4 外形寸法 24

形XC4K DIN-Hタイプ・プラグ

形XC4K-1542(ディップL形端子)

XC4 外形寸法 27

形 XC4L DIN-Hタイプ・ソケット(ファストンタブ端子)

形XC4L-1546(ファストンタブ端子)

XC4 外形寸法 30

形XC4L DIN-Hタイプ・ソケット(ディップストレート端子)

形XC4L-1541(ディップストレート端子)

XC4 外形寸法 33

形XC4M DIN-Mタイプ・プラグ

形XC4M-0212(2スロット)
形XC4M-0412(4スロット)
形XC4M-0612(6スロット)
(ディップL形端子)

XC4 外形寸法 36

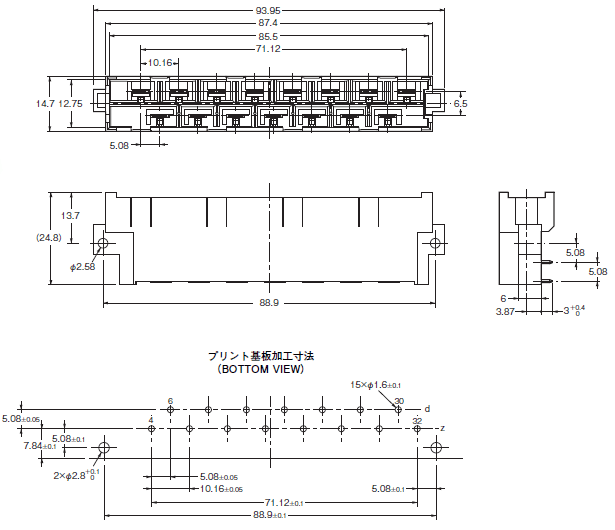

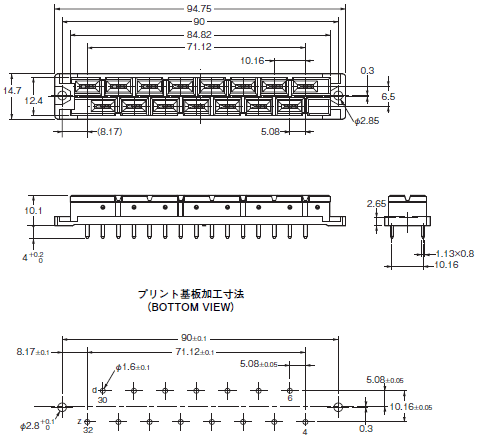

形XC4N DIN-Mタイプ・ソケット

形XC4N-0213(2スロット)
形XC4N-0413(4スロット)
形XC4N-0613(6スロット)
(ラッピングストレート端子)

XC4 外形寸法 39

形XC4W 高電流コンタクト(形XC4M/XC4N用)

プラグ(ソルダーカップ端子)

形XC4W-0□11

XC4 外形寸法 41

プラグ(L形はんだディップ端子)

形XC4W-0412

XC4 外形寸法 42

リセプタクル(ソルダーカップ端子)

形XC4W-1□11

XC4 外形寸法 43

寸法表

XC4 外形寸法 44

形XC4W 同軸コンタクト(形XC4M/XC4N用)

プラグ側(ケーブル接続用ストレート)

形XC4W-2111(φ2.2)
形XC4W-2211(φ3.2)

XC4 外形寸法 46

ソケット側(ケーブル接続用L形)

形XC4W-3112(φ2.2)
形XC4W-3212(φ3.2)

XC4 外形寸法 47

ソケット側(ケーブル接続用ストレート)

形XC4W-3111(φ2.2)
形XC4W-3211(φ3.2)

XC4 外形寸法 48

寸法表

XC4 外形寸法 49

プラグ側(L形はんだディップ端子)

形XC4W-2014

XC4 外形寸法 50
