(単位:mm)

指定なき寸法公差:公差等級 IT16

M8コネクタタイプにつきましては、形E3ZMカタログの「外形寸法」で検出方式が同じ機種の外形寸法をご覧ください。形E3ZM-Cと形E3ZMの外形寸法は同一です。

本体

透過形*
コード引き出しタイプ
E3ZM-CT61
E3ZM-CT81
E3ZM-CT62B
E3ZM-CT82B

E3ZM-C 外形寸法 4

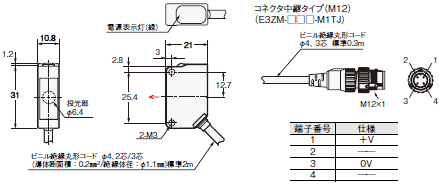

<投光器>

E3ZM-C 外形寸法 5

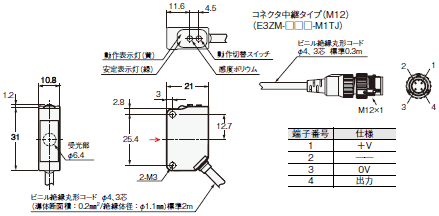

<受光器>

E3ZM-C 外形寸法 6

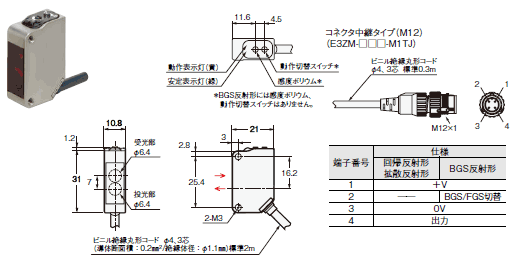

回帰反射形
コード引き出しタイプ
E3ZM-CR61
E3ZM-CR81

拡散反射形
コード引き出しタイプ
E3ZM-CD62
E3ZM-CD82

BGS反射形
コード引き出しタイプ
E3ZM-CL61H
E3ZM-CL62H
E3ZM-CL64H
E3ZM-CL81H
E3ZM-CL82H
E3ZM-CL84H

E3ZM-C 外形寸法 9

*透過形(形E3ZM-C□□(-M1TJ))は投光器、受光器のセット形式を掲載しています。
  投光器の形式は「-L」(例:形E3ZM-CT61-L 2M)、受光器の形式は「-D」(例:形E3ZM-CT61-D 2M)が加わった表記となります。
  投光器、受光器それぞれの形式は、「種類/標準価格」をご確認ください。
