セーフティライトカーテン
安全機能
| 安全機能 | 動作 | 停止方法 | 再起動方法 |
|---|---|---|---|
| 1 |
|
停止カテゴリ0 | マニュアル |
安全回路図

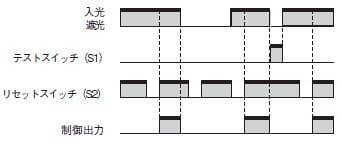

動作チャート
使用機器形式と機械安全信頼性データ
| 記号 | 使用機器形式 | 機械安全信頼性データ |
|---|---|---|
| S1 | テストスイッチ： 一般の押しボタンスイッチ（NO接点, モーメンタリ） |
－ |
| S2 | リセットスイッチ： 一般の押しボタンスイッチ（NC接点、モーメンタリ） |
－ |

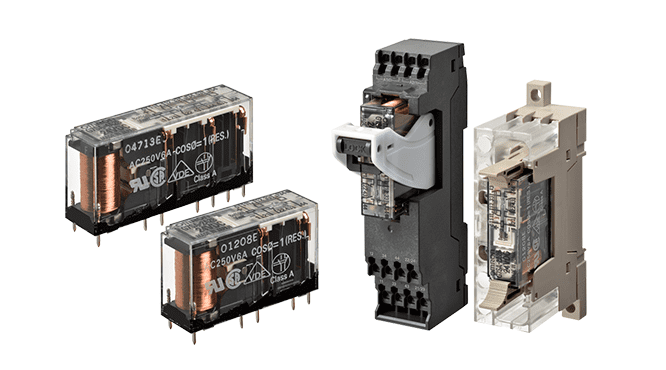

| KM1/KM2 | 定格負荷のコンタクタ | B10D: 1,300,000*1 |

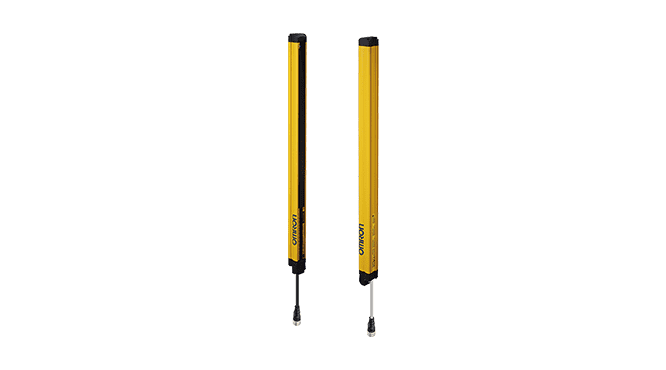

| SB1 | セーフティライトカーテン： 形F3SG-4RA（IEC 61496-1 TYPE 4, IEC61508 SIL 3の認証を取得） |
カテゴリ4, PFHD：1.10 × 10-8 |
*1. ISO 13849-1: 2015附属書Cより
注1. 実際に回路を構成するにあたり、注意事項とPL算出条件の注意事項を参照ください。
