XF3M

回転バックロック方式(0.5mmピッチ、1.0mmピッチ、上下両接点タイプ、上接点タイプ)

XF3M

回転バックロック方式にて、FPC/FFCのコネクタへの挿入性を改善し、作業完了を確認できるロック感を実現。

※ Web特別価格提供品

(単位:mm)

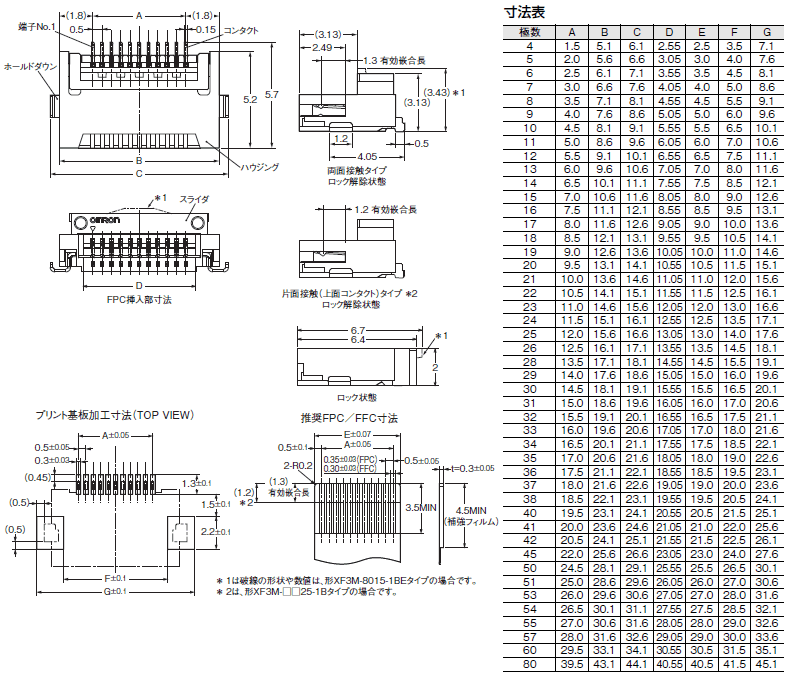

形XF3M 0.5mmピッチタイプ

形XF3M-□□15-1B
形XF3M-□□15-1BE
形XF3M-□□15-1D
形XF3M-□□25-1B

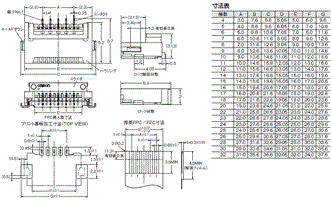

XF3M 外形寸法 1

形XF3M(1) 1.0mmピッチタイプ

形XF3M(1)-□□15-1B
形XF3M(1)-□□15-1D

XF3M 外形寸法 2
