XH4A

ハーフピッチコネクタ（ロープロスタッキング接続用）

XH4A

基板間高さ5mmから11mmまでフレキシブルに応えるスタッキング接続用雌雄同形のハーフピッチコネクタ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2017/02/27

（単位：mm）

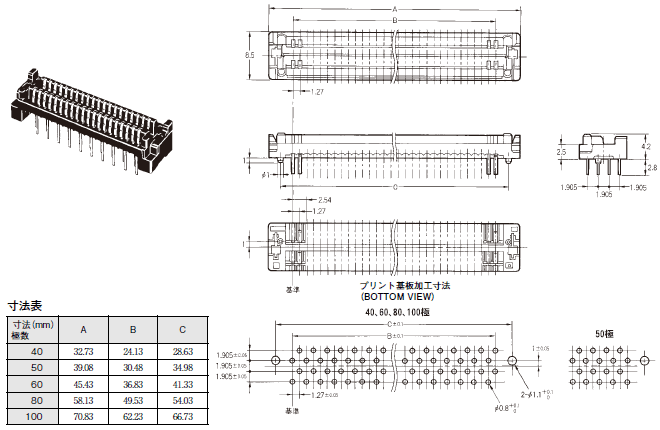

形XH4A ディップストレート端子

形XH4A-□□31
（ディップストレート端子）

XH4A 外形寸法 3

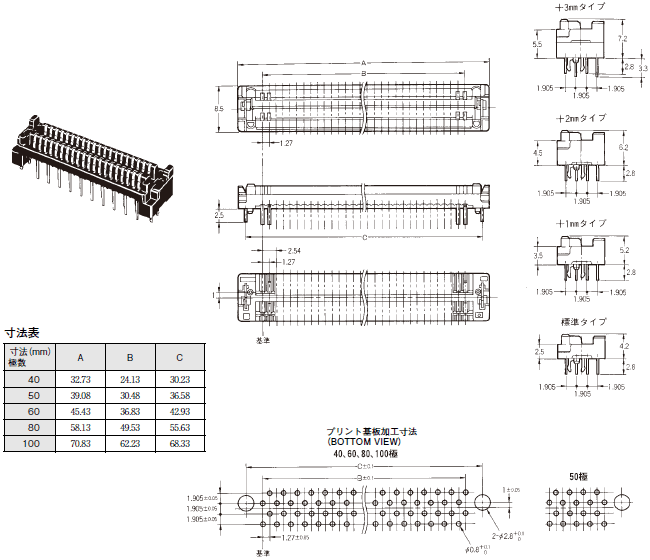

形XH4A ディップストレート端子　スタッキング高さ対応タイプ（標準タイプ、＋1mmタイプ、＋2mmタイプ、＋3mmタイプ）

形XH4A-□□31-A（標準タイプ）
形XH4A-□□31-1A（＋1mmタイプ）
形XH4A-□□31-2A（＋2mmタイプ）
形XH4A-□□31-3A（＋3mmタイプ）
（ディップストレート端子止めピン付き）

XH4A 外形寸法 6

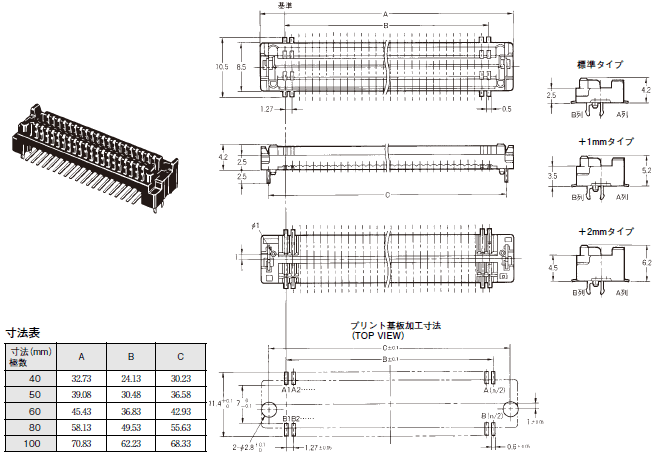

形XH4A SMT端子　スタッキング高さ対応タイプ（標準タイプ、＋1mmタイプ、＋2mmタイプ）

形XH4A-□□35-A（標準タイプ）
形XH4A-□□35-1A（＋1mmタイプ）
形XH4A-□□35-2A（＋2mmタイプ）
（SMT端子止めピン付き）

XH4A 外形寸法 9
