ソリッドステート・タイマ
定格電源電圧 |
AC100/110/120V 50/60 Hz |
---|---|
制御出力(種類) |
限時リレー 1a (スター回路) 1a (デルタ回路)、瞬時リレー 1a |
動作・復帰方式 |
限時動作/自己復帰 |
外部接続方法 |
8ピンソケット(特殊端子配置) |
情報更新 : 2024/07/25
定格電源電圧 | AC100/110/120V 50/60 Hz |
---|---|
許容電圧変動範囲 | 電源電圧の85~110% |
消費電力 | 約6VA(AC120V時) 約2.6W(AC120V時) |
復帰電圧 | 電源電圧の10%以下 |
時間レンジ数 | 4 |
動作モード | スターデルタ |
制御出力(種類) | 限時リレー 1a (スター回路) 1a (デルタ回路)、瞬時リレー 1a |
制御出力(接点出力) | 抵抗負荷: AC250V 5A (cosφ=1)/DC30V 5A 最小適用負荷 DC5V 10mA (P水準、参考値) |
動作・復帰方式 | 限時動作/自己復帰 |
スター・デルタ切替時間 | 0.05s、0.1s、0.25s、0.5s、0.75s、1.0sより選択 |
周囲温度範囲 | 使用時: -10~55℃(ただし、氷結しないこと) 保存時: -25~65℃(ただし、氷結しないこと) |
周囲湿度範囲 | 使用時: 35~85% |
動作時間のばらつき | ±0.2%以下 (最大目盛りに対する割合) |
セット誤差 | ±5% (最大目盛りに対する割合)±50ms以下 |
電圧の影響 | ±0.2%以下 (最大目盛りに対する割合) |
温度の影響 | ±1%以下 (最大目盛りに対する割合) |
絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
耐電圧 | 充電金属部と非充電金属部間: AC2000V 50/60Hz 1min 制御出力と操作回路間: AC2000V 50/60Hz 1min 異極接点間: AC2000V 50/60Hz 1min 非連続接点間: AC1000V 50/60Hz 1min |
インパルス電圧 | 電源端子間: 5kV 導電部端子と露出した非充電金属部間: 5kV |
耐ノイズ | ノイズシミュレータによる方形波ノイズ(パルス幅 100ns/1µs、立ち上がり1ns) ±1.5kV(電源端子間) |
静電気耐力 | 8kV(誤動作)、15kV(破壊) |
耐振動 | 耐久: 10~55Hz 片振幅 0.75mm 3方向 各2h 誤動作: 10~55Hz 片振幅 0.5mm 3方向 各10min |
耐衝撃 | 耐久: 980m/s2、6方向 各3回 誤動作: 294m/s2、6方向 各3回 |
寿命(リレー出力) | 電気的: 10万回以上(AC250V 5A、抵抗負荷、開閉ひん度1800回/h) 機械的: 2000万回以上(無負荷、開閉ひん度1800回/h) |
保護構造 | IP40(パネル表面部) |
外部接続方法 | 8ピンソケット(特殊端子配置) |
質量 | 約130g |
適用ソケット | P2CF-08/ P2CF-08-E/ PF085A/ P3G-08/ PL08/ PL08-Q/ PLE08-0 |
情報更新 : 2024/07/25
情報更新 : 2024/07/25
外形図
情報更新 : 2024/07/25
情報更新 : 2024/07/25
内部接続図
情報更新 : 2024/07/25
情報更新 : 2024/07/25

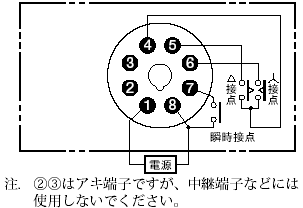

端子配置
情報更新 : 2024/07/25
情報更新 : 2024/07/25
レンジと時間設定範囲
情報更新 : 2024/07/25
情報更新 : 2024/07/25
電気的寿命曲線
情報更新 : 2024/07/25
商品形式 | 商品概要 | CADダウンロード |
---|---|---|
H3CR-G8EL-31 | スター・デルタタイマ, 8ピン, 瞬時接点あり, 特殊端子配置 | ダウンロード |
P2CF-08 | 表面接続ソケット, 8ピン | ダウンロード |
P2CF-08-E | 表面接続ソケット, 8ピン, フィンガープロテクト あり | ダウンロード |
P3G-08 | 裏面接続ソケット, 8ピン | ダウンロード |
PL08 | 裏面接続ソケット, 8ピン | ダウンロード |
PL08-Q | 裏面接続ソケット, 8ピン, ラッピング端子 | ダウンロード |
PF085A | 表面接続ソケット, 8ピン | ダウンロード |
Y92A-48B | フロントカバー 硬質タイプ | ダウンロード |
Y92F-30 | 埋込み取りつけ用アダプタ | ダウンロード |
