ながらスイッチ
形状・構造 |
一体型スイッチのみ |
---|---|
アクチュエータ |
プラスチック・ロッド形 |
電気定格 |
AC120V 10A/AC240V 10A/DC125V 2.5A/DC250V 2.5A |
接点構成 |
スイッチ: 1a1b |
保護構造 |
IP65 |
情報更新 : 2024/03/13
形状・構造 | 一体型スイッチのみ |
---|---|
アクチュエータ | プラスチック・ロッド形 |
電気定格 | AC120V 10A/AC240V 10A/DC125V 2.5A/DC250V 2.5A |
接点構成 | スイッチ: 1a1b |
負荷 | 一般負荷 |
許容操作速度 | 1mm/s~0.5m/s |
---|---|
許容操作頻度 | 電気的: 30回/分以下(抵抗負荷) 機械的: 60回/分以下 |
耐久性 | 電気的: 20万回以上 (AC125V 10A) 機械的: 100万回以上 |
耐振動 | 誤動作: 10~55Hz 片振幅0.65mm 加速度100m/s2以下 |
耐衝撃 | 耐久: 最大1000m/s2 誤動作: 最大20m/s2 |
保護構造 | IP65 |
動作に必要な力(OF) | 規格値 最大 1.5N |
---|---|
動作までの動き(PT) | 規格値 最大 15° |
情報更新 : 2024/03/13
情報更新 : 2024/03/13

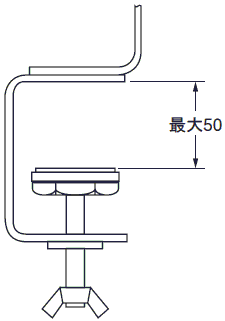

取りつけ穴加工図
情報更新 : 2024/03/13
情報更新 : 2024/03/13
情報更新 : 2024/03/13
商品形式 | 商品概要 | CADダウンロード |
---|---|---|

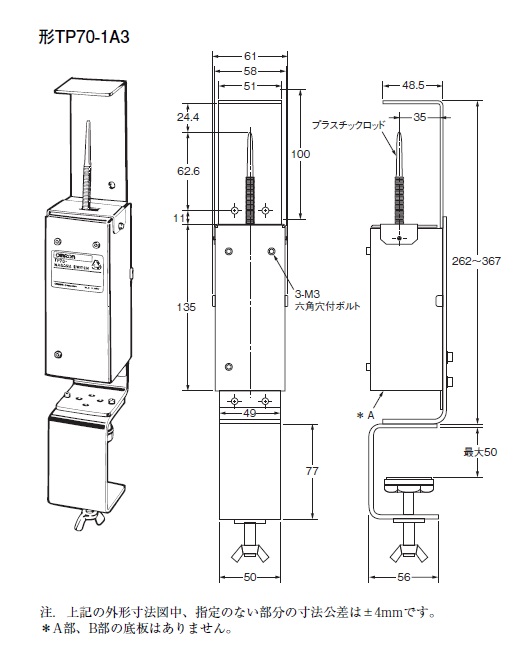

TP70-1A3 | 一体型スイッチのみ 挟み込み取りつけ形 | ダウンロード |
