TP70-1A1

ながらスイッチ


ながらスイッチ, 一体形スイッチのみ, 正面取りつけ

形状・構造 一体型スイッチのみ
アクチュエータ プラスチック・ロッド形
電気定格 AC120V 10A/AC240V 10A/DC125V 2.5A/DC250V 2.5A
接点構成 スイッチ: 1a1b
保護構造 IP65

TP70の形式一覧

  • 定格/仕様

情報更新 : 2024/03/13

形状・構造一体型スイッチのみ
アクチュエータプラスチック・ロッド形
電気定格AC120V 10A/AC240V 10A/DC125V 2.5A/DC250V 2.5A
接点構成スイッチ: 1a1b
負荷一般負荷
許容操作速度1mm/s～0.5m/s
許容操作頻度電気的: 30回/分以下(抵抗負荷)
機械的: 60回/分以下
耐久性電気的: 20万回以上 (AC125V 10A)
機械的: 100万回以上
耐振動誤動作: 10～55Hz 片振幅0.65mm 加速度100m/s2以下
耐衝撃耐久: 最大1000m/s2
誤動作: 最大20m/s2
保護構造IP65
動作に必要な力（OF）規格値 最大 1.5N
動作までの動き（PT）規格値 最大 15°

情報更新 : 2024/03/13

  • 外形図

情報更新 : 2024/03/13

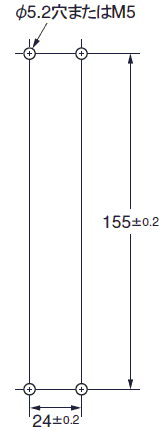

取りつけ穴加工図

情報更新 : 2024/03/13

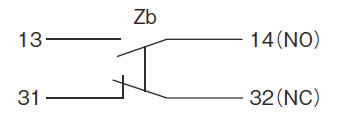

  • 回路構成

情報更新 : 2024/03/13

情報更新 : 2024/03/13
