G7S-3A3B-E DC24
セーフティリレー
セーフティリレー, 3a接点, 3b接点, DC24V
| コイル定格 |
DC24V 30mA |
|---|---|
| 接点構成 |
3a3b |
| 接点定格負荷 |
AC250V 10A (a接点: 抵抗負荷) AC250V 6A (b接点: 抵抗負荷) DC30V 10A (a接点: 抵抗負荷) DC30V 6A (b接点: 抵抗負荷) |
| 端子構造 |
プリント基板用端子 |
- 定格/性能
情報更新 : 2024/02/28
| 保護構造 | 閉鎖型（ケース入り） | |
|---|---|---|
| 端子構造 | プリント基板用端子 | |
| コイル | コイル定格 | DC24V 30mA | コイル抵抗 | 800Ω | 動作電圧（セット電圧） | 80%以下 | 復帰電圧（リセット電圧） | 10%以上 | 最大許容電圧 | 110% | 消費電力 | 約0.8W |
| 接点 | 定格負荷 | AC250V 10A (a接点: 抵抗負荷) AC250V 6A (b接点: 抵抗負荷) DC30V 10A (a接点: 抵抗負荷) DC30V 6A (b接点: 抵抗負荷) | 接点電圧の最大値 | AC250V DC30V | 接点電流の最大値 | AC: 10A (a接点) AC: 6A (b接点) DC: 10A (a接点) DC: 6A (b接点) | 接点構成 | 3a3b |
| 接触抵抗 | 100mΩ以下 (DC5V 10mA 電圧降下法) |
|---|---|
| 動作時間 | 50ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず) |
| 復帰時間 | 50ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず) |
| 最大開閉頻度 | 機械的: 18000回/時間 定格負荷: 1800回/時間 |
| 絶縁抵抗 | コイルと接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) 異極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) 同極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | コイルと接点間 (コイルと3極、コイルと4極間): AC4000V 50/60Hz 1min コイルと接点間 (コイルと3極、コイルと4極間以外): AC2500V 50/60Hz 1min 異極接点間 (1極・3極・5極と2極・4極・6極間): AC4000V 50/60Hz 1min 異極接点間 (1極・3極・5極と2極・4極・6極間以外): AC2500V 50/60Hz 1min 同極接点間: AC1500V 50/60Hz 1min |
| 耐振動（耐久） | 10～55～10Hz 片振幅 0.75mm (複振幅 1.5mm) |
| 耐振動（誤動作） | 10～55～10Hz 片振幅 0.375mm (複振幅 0.75mm) |
| 耐衝撃（耐久） | 1000m/s2 |
| 耐衝撃（誤動作） | 100m/s2 |
| 耐久性（機械的） | 100万回以上 (開閉ひん度18,000回/h) |
| 耐久性（電気的） | 10万回以上 (定格負荷、開閉ひん度1,800回/h) |
| 故障率 | DC5V 1mA (P水準、参考値) (開閉ひん度60回/min) |
| 使用温度範囲 | -25～70℃（ただし、氷結、結露しないこと） |
| 使用湿度範囲 | 5～85%RH |
| 質量 | 約65g |
| 取りつけ方法 | ソケット、はんだづけ |
| 適用ソケット | P7S-14F-END/ P7S-14P-E |
情報更新 : 2024/02/28
- 外形図
情報更新 : 2024/02/28

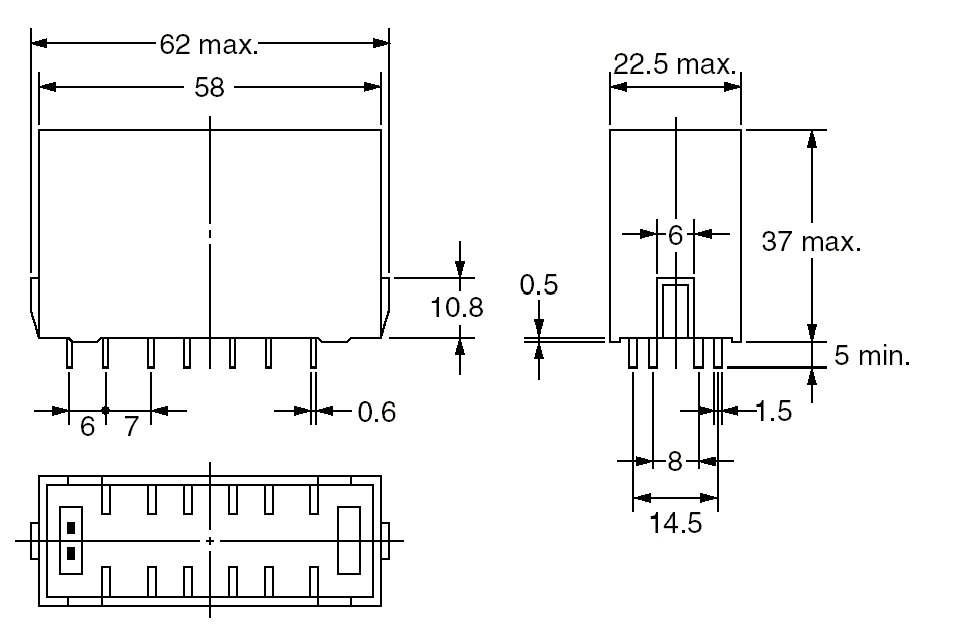

外形図

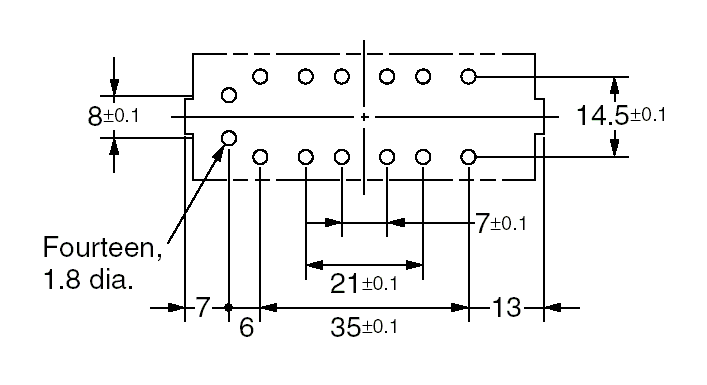

取りつけ穴加工図
情報更新 : 2024/02/28
- 端子配置/内部接続
情報更新 : 2024/02/28
端子配置/内部接続
情報更新 : 2024/02/28
