小形リミットスイッチ
形状・構造 |
汎用タテ型 |
---|---|
アクチュエータ |
シール・ローラ・プランジャ形 |
接点構成 |
1a1b |
保護構造 |
IP65 |
情報更新 : 2024/03/13
形状・構造 | 汎用タテ型 |
---|---|
アクチュエータ | シール・ローラ・プランジャ形 φ12.7×4.8 ステンレス系焼結合金ローラ |
定格周波数 | 50/60Hz |

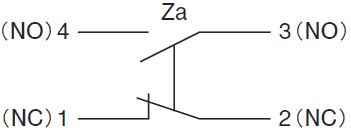

接点構成 | 1a1b |
負荷 | 一般負荷 |
開閉能力(AC) | 抵抗負荷: AC125V 5A/AC250V 5A ランプ負荷(NC): AC125V 1.5A/AC250V 1A ランプ負荷(NO): AC125V 0.7A/AC250V 0.5A 誘導負荷: AC125V 3A/AC250V 3A 電動機負荷(NC): AC125V 2A/AC250V 1.5A 電動機負荷(NO): AC125V 1A/AC250V 0.8A |
開閉能力(DC) | 抵抗負荷(NC): DC12V 5A/DC24V 5A/DC125V 0.4A/DC250V 0.4A 抵抗負荷(NO): DC12V 5A/DC24V 5A/DC125V 0.2A/DC250V 0.2A ランプ負荷: DC12V 3A/DC24V 3A 誘導負荷: DC12V 4A/DC24V 4A 電動機負荷: DC12V 3A/DC24V 3A |
許容突入電流 | 常時閉路: 最大24A 常時開路: 最大12A |
周囲温度範囲 | 使用時: -5~65℃ (ただし、氷結しないこと) |
周囲湿度範囲 | 35~95%RH |
許容操作速度 | 5mm/s~0.5m/s |
---|---|
許容操作頻度 | 電気的: 30回/分以下 機械的: 120回/分以下 |
接触抵抗 (初期値) | 25mΩ以下 |
絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
耐電圧 | 同極端子間: AC1000V 50/60Hz 1min 充電金属部とアース間: AC1500V 50/60Hz 1min 各端子と非充電金属部間: AC1500V 50/60Hz 1min |
耐久性 | 機械的: 1000万回以上 |
耐振動 | 誤動作: 10~55Hz 複振幅 1.5mm |
耐衝撃 | 耐久: 最大1000m/s2 誤動作: 最大300m/s2 |
保護構造 | IP65 |
動作に必要な力(OF) | 規格値 最大 8.83N |
---|---|
もどりの力(RF) | 規格値 最小 1.47N |
動作までの動き(PT) | 規格値 最大 1.5mm |
応差の動き(MD) | 規格値 最大 1mm |
動作後の動き(OT) | 規格値 最小 4mm |
動作位置(OP) | 規格値 40±0.8mm |
情報更新 : 2024/03/13

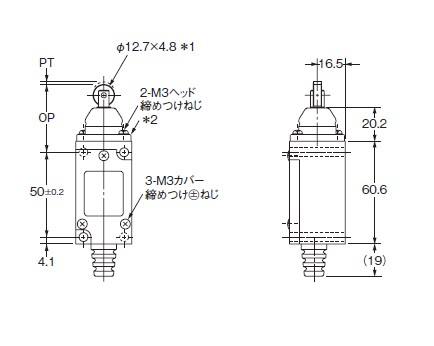

情報更新 : 2024/03/13

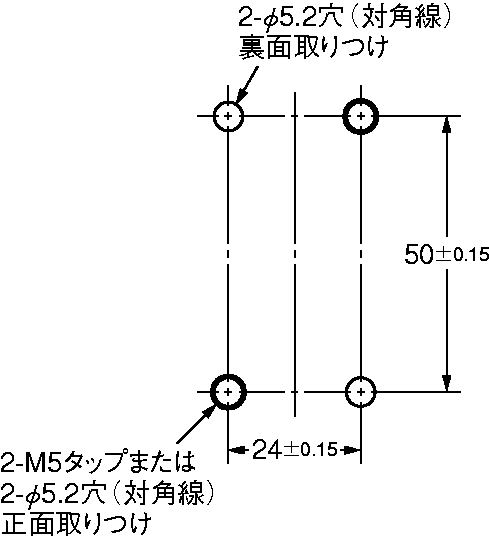

取りつけ穴加工図
情報更新 : 2024/03/13
情報更新 : 2024/03/13
情報更新 : 2024/03/13
情報更新 : 2024/03/13

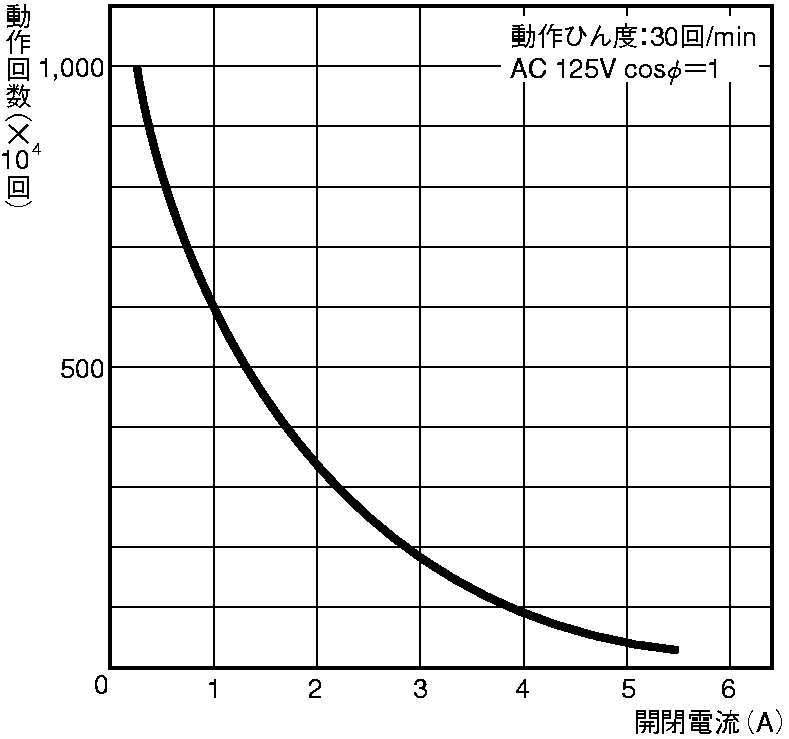

耐久曲線図
電気的:
情報更新 : 2024/03/13
商品形式 | 商品概要 | CADダウンロード |
---|---|---|
HL-5200 | シールローラプランジャ形 | ダウンロード |
